Другие детали и крепёж
75131-8070002-30
Установка системы контроля загрузки
Позиций в составе: 64

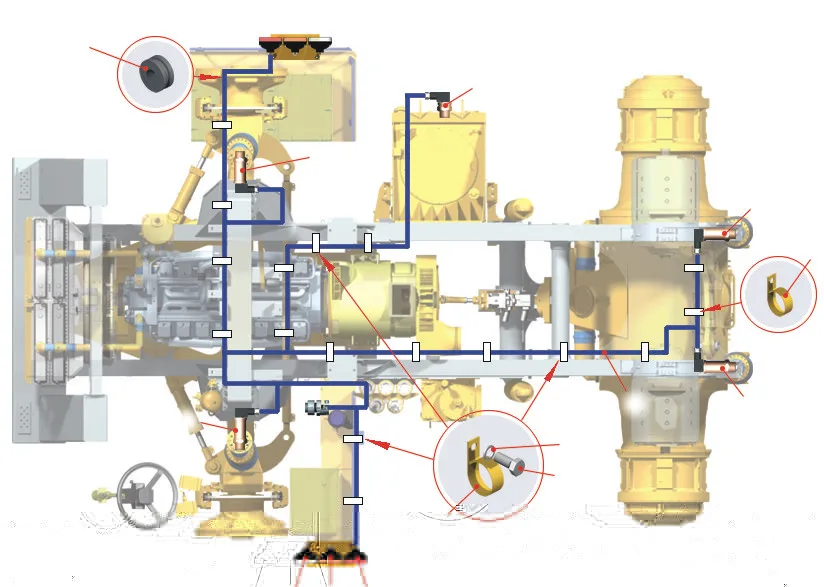

Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 540А-1104519-01 | Прокладка | 3 | Подробнее ↗ | |
| 2 | 548А-1104696-01 | Прокладка | 39 | Подробнее ↗ | |
| 3 | 543-3724024 | Втулка гибкого рукава | 2 | Подробнее ↗ | |
| 4 | 201418 | Болт | 26 | Подробнее ↗ | |
| 5 | 252134 | Шайба | 34 | Подробнее ↗ | |
| 6 | 315406 | Кляммер | 39 | Подробнее ↗ | |
| 7 | 315407 | Кляммер | 3 | Подробнее ↗ | |
| 8 | MH-1-A-BBQ-HN-TIZ-ZZZ | Датчик давления | 4 | Подробнее ↗ | |
| 9 | УТ-90 | Датчик | 1 | Подробнее ↗ | |
| 10 | 75131-3724344-30 | Жгут проводов | 1 | Подробнее ↗ | |
| 11 | 24.3726 | Указатель поворота | 2 | Подробнее ↗ | |
| 12 | 38.3716 | Фонарь задний | 2 | Подробнее ↗ | |
| 13 | 39.3716 | Фонарь задний | 2 | Подробнее ↗ | |
| — | 7512-8070080 | Кронштейн | 3 | Подробнее ↗ | |
| — | 75145-3827240 | Кожух защитный | 1 | Подробнее ↗ | |
| — | 75131-3724174 | Кожух защитный | 1 | Подробнее ↗ | |
| — | 75131-3724234 | Кожух защитный | 2 | Подробнее ↗ | |
| — | 75131-3724308 | Кожух защитный | 1 | Подробнее ↗ | |
| — | 7421-3724239 | Втулка | 8 | Подробнее ↗ | |
| — | 200-3802045 | Втулка | 4 | Подробнее ↗ | |
| — | 75132-8070086 | Кронштейн | 1 | Подробнее ↗ | |
| — | 201424 | Болт | 8 | Подробнее ↗ | |
| — | 201456 | Болт | 3 | Подробнее ↗ | |
| — | 201458 | Болт | 6 | Подробнее ↗ | |
| — | 220057 | Винт | 24 | Подробнее ↗ | |
| — | 250508 | Гайка | 8 | Подробнее ↗ | |
| — | 252002 | Шайба | 24 | Подробнее ↗ | |
| — | 252004 | Шайба | 19 | Подробнее ↗ | |
| — | 252005 | Шайба | 9 | Подробнее ↗ | |
| — | 252132 | Шайба | 47 | Подробнее ↗ | |
| — | 252135 | Шайба | 9 | Подробнее ↗ | |
| — | 130-140-58-2-2 | Кольцо | 1 | Подробнее ↗ |
