ТО41-2201010

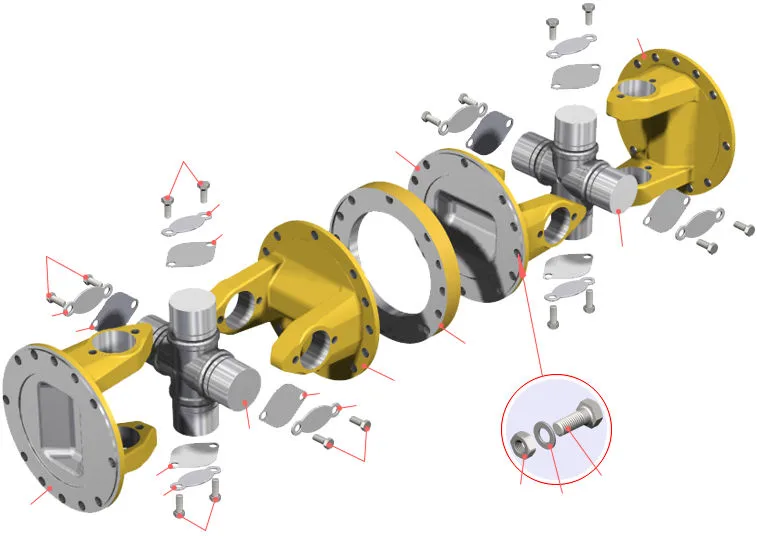

Муфта карданная в сборе
Позиций в составе: 18
Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | ТО41-2201049 | Фланец-вилка | 4 | Подробнее ↗ | |
| 2 | ТО41-2201062 | Кольцо | 1 | Подробнее ↗ | |
| 3 | 540-2201025-02 | Крестовина карданного вала с подшипниками в сборе | 2 | Подробнее ↗ | |
| 4 | 525-2201040-10 | Крышка подшипника | 8 | Подробнее ↗ | |
| 5 | 525-2201041-Б | Пластина стопорная | 8 | Подробнее ↗ | |
| 6 | 340161 | Болт | 16 | Подробнее ↗ | |
| 7 | 340747 | Болт | 12 | Подробнее ↗ | |
| 8 | 252138 | Шайба | 12 | Подробнее ↗ | |
| 9 | 250690 | Гайка | 12 | Подробнее ↗ |
