Другие детали и крепёж
i8424-0009

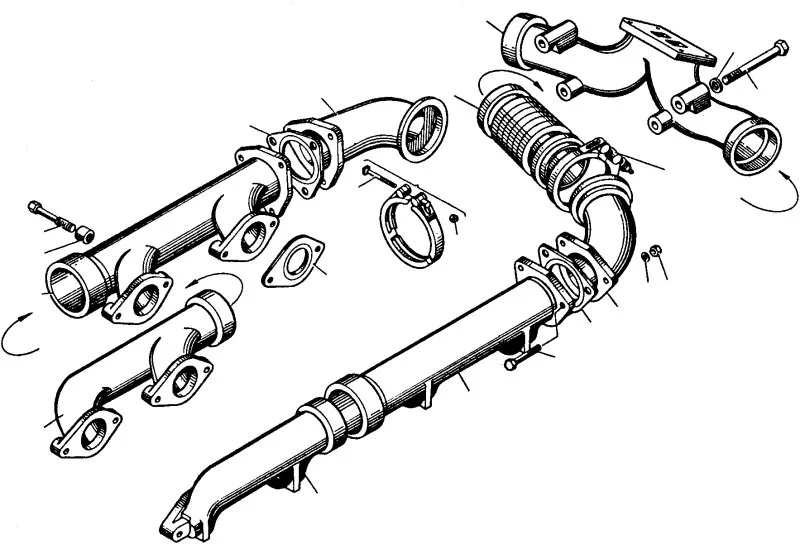

Газопроводы
Позиций в составе: 44
Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 841.1008025 | Коллектор выпускной передний правый | 1 | Подробнее ↗ | |
| 2 | 841.1008029 | Коллектор выпускной задний правый | 1 | Подробнее ↗ | |
| 3 | 240Н-1008510 | Втулка | 32 | Подробнее ↗ | |
| 4 | 310050 | Болт | 16 | Подробнее ↗ | |
| 5 | 840-1008504 | Болт | 16 | Подробнее ↗ | |
| 6 | 8421.1008045 | Прокладка | 2 | Подробнее ↗ | |
| 7 | 8421.1008042-20 | Труба подводящая правая | 1 | Подробнее ↗ | |
| 8 | 8421.1008088 | Сильфон газопровода | 2 | Подробнее ↗ | |
| 9 | 8421.1008344-20 | Патрубок соединительный впускных коллекторов | 1 | Подробнее ↗ | |
| 10 | 252007 | Шайба | 4 | Подробнее ↗ | |
| 11 | 310081 | Болт | 4 | Подробнее ↗ | |
| 12 | 8421.1008504 | Болт | 4 | Подробнее ↗ | |
| 13 | 840.1008328-01 | Хомут | 4 | Подробнее ↗ | |
| 14 | 840.1008335-10 | Болт | 4 | Подробнее ↗ | |
| 15 | 250508 | Гайка | 4 | Подробнее ↗ | |
| 16 | 840.1008027 | Прокладка | 8 | Подробнее ↗ | |
| 17 | 250517 | Гайка | 6 | Подробнее ↗ | |
| 18 | 312300 | Шайба | 6 | Подробнее ↗ | |
| 19 | 8421.1008043-10 | Труба подводящая левая | 1 | Подробнее ↗ | |
| 20 | 201684 | Болт | 6 | Подробнее ↗ | |
| 21 | 841.1008030 | Коллектор выпускной задний левый | 1 | Подробнее ↗ | |
| 22 | 841.1008026 | Коллектор выпускной передний левый | 1 | Подробнее ↗ |
