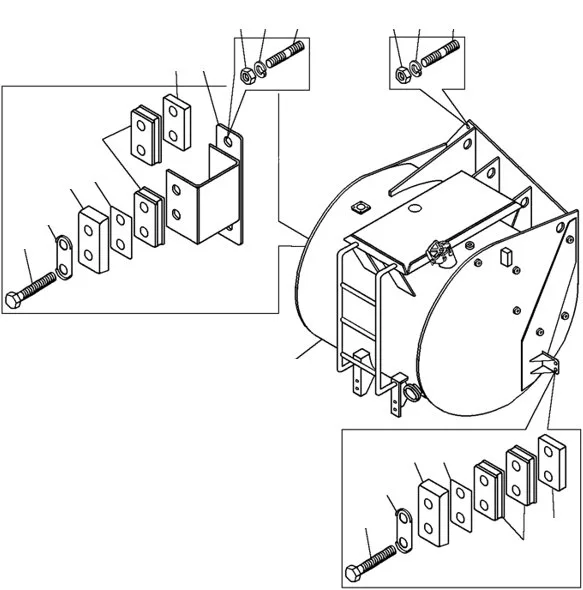

Установка топливного бака и топливопроводов
Позиций в составе: 118
Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 75145-1101010 | Бак топливный | 1 | Подробнее ↗ | |
| 2 | 202363 | Болт | 1 | Подробнее ↗ | |
| 3 | 75491-1101134 | Пластина | 1 | Подробнее ↗ | |
| 4 | 75491-1101492 | Кожух защитный | 1 | Подробнее ↗ | |
| 5 | 75491-1101488 | Прокладка | 1 | Подробнее ↗ | |
| 6 | 75491-1101480 | Виброизолятор | 4 | Подробнее ↗ | |
| 7 | 75491-1101236 | Пластина | 2 | Подробнее ↗ | |
| 8 | 75145-1101370 | Кронштейн | 1 | Подробнее ↗ | |
| 9 | 525-3101040 | Гайка | 9 | Подробнее ↗ | |
| 10 | 252142 | Шайба | 9 | Подробнее ↗ | |
| 11 | 341266 | Шпилька | 2 | Подробнее ↗ | |
| 12 | 373675 | Шпилька | 7 | Подробнее ↗ | |
| — | 7512-1113010(old) | Насос топливопрокачивающий | 1 | Подробнее ↗ | |
| — | 7512-1138010 | Обогреватель топлива с фильтром | 1 | Подробнее ↗ | |
| — | AS 1004300SS | Шланг | 1 | Подробнее ↗ | |
| — | 344619 | Кляммер | 2 | Подробнее ↗ | |
| — | 344427 | Хомут | 5 | Подробнее ↗ | |
| — | 549Б-1104993 | Прокладка | 1 | Подробнее ↗ | |
| — | 75125-1104370 | Топливопровод сливной | 1 | Подробнее ↗ | |
| — | 540В-1018346 | Шланг | 1 | Подробнее ↗ | |
| — | 344423 | Хомут | 18 | Подробнее ↗ | |
| — | 75211-6603724 | Скоба | 9 | Подробнее ↗ | |
| — | 540А-3506988 | Вкладыш | 4 | Подробнее ↗ | |
| — | 201424 | Болт | 9 | Подробнее ↗ | |
| — | 252134 | Шайба | 13 | Подробнее ↗ | |
| — | 75121-1104370 | Топливопровод сливной | 1 | Подробнее ↗ | |
| — | 379652 | Угольник | 1 | Подробнее ↗ | |
| — | 7512-1104650-10 | Топливопровод переходной | 1 | Подробнее ↗ | |
| — | 7512-1104420-10 | Топливопровод от крана к насосу | 1 | Подробнее ↗ | |
| — | 540-1104212 | Шланг | 8 | Подробнее ↗ | |
| — | 7512-1104412-10 | Патрубок | 1 | Подробнее ↗ | |
| — | 549Е-1018400 | Штуцер | 2 | Подробнее ↗ | |
| — | 549А-1018442 | Прокладка | 2 | Подробнее ↗ | |
| — | 220079 | Винт | 2 | Подробнее ↗ | |
| — | 252133 | Шайба | 2 | Подробнее ↗ | |
| — | 250464 | Гайка | 2 | Подробнее ↗ | |
| — | 549А-1113134 | Хомут | 2 | Подробнее ↗ | |
| — | 250508 | Гайка | 4 | Подробнее ↗ | |
| — | 252007 | Шайба | 12 | Подробнее ↗ | |
| — | 252137 | Шайба | 8 | Подробнее ↗ | |
| — | 250514 | Гайка | 8 | Подробнее ↗ | |
| — | 201542 | Болт | 4 | Подробнее ↗ | |
| — | 7512-8012013 | Подножка | 1 | Подробнее ↗ | |
| — | 75481-3748350 | Застежка | 1 | Подробнее ↗ | |
| — | AS 12043SS | Шланг | 1 | Подробнее ↗ | |
| — | 344622 | Кляммер | 2 | Подробнее ↗ | |
| — | 75125-1104572 | Топливопровод к помпе | 1 | Подробнее ↗ | |
| — | 7512-1104594 | Топливопровод | 1 | Подробнее ↗ | |
| — | 549А-1018422 | Шланг | 1 | Подробнее ↗ | |
| — | 379198 | Кляммер | 2 | Подробнее ↗ | |
| — | 7512-1104590 | Топливопровод | 1 | Подробнее ↗ | |
| — | 201540 | Болт | 4 | Подробнее ↗ | |
| — | 549Б-1104991 | Прокладка | 2 | Подробнее ↗ | |
| — | 201418 | Болт | 2 | Подробнее ↗ | |
| — | 344525 | Угольник | 1 | Подробнее ↗ | |
| — | 7512-1104120 | Трубка к подогревателю | 1 | Подробнее ↗ | |
| — | 540А-1018132 | Болт | 1 | Подробнее ↗ | |
| — | 540-2917144 | Прокладка | 2 | Подробнее ↗ | |
| — | 7512-1104660 | Топливопровод | 1 | Подробнее ↗ |
