Двигатель и его системы
i240ПМ2-1017-02

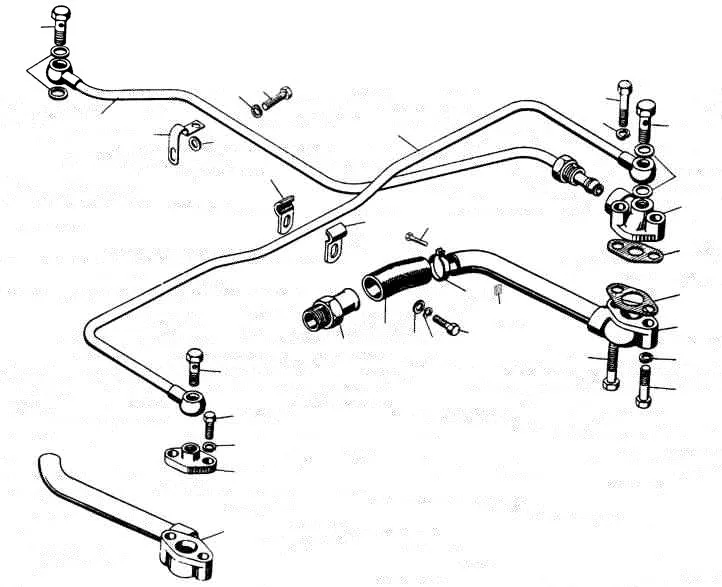

Трубки масляные турбокомпрессора
Позиций в составе: 64
Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 240Н-1017218 | Болт специальный | 1 | Подробнее ↗ | |
| 2 | 312630 | Шайба | 2 | Подробнее ↗ | |
| 3 | 240Н-1017140-Г | Трубка подвода масла к правому турбокомпрессору | 1 | Подробнее ↗ | |
| 4 | 315485 | Кляммер | 1 | Подробнее ↗ | |
| 5 | 252005 | Шайба | 2 | Подробнее ↗ | |
| 6 | 238Н-1017152 | Скоба | 2 | Подробнее ↗ | |
| 7 | 240Н-1017208-Г | Трубка подвода масла к левому турбокомпрессору | 1 | Подробнее ↗ | |
| 8 | 200315 | Болт | 2 | Подробнее ↗ | |
| 9 | 252156 | Шайба | 4 | Подробнее ↗ | |
| 10 | 310260 | Болт | 1 | Подробнее ↗ | |
| 11 | 312326 | Шайба | 4 | Подробнее ↗ | |
| 12 | 240Н-1017222-Б | Фланец правого турбокомпрессора | 1 | Подробнее ↗ | |
| 13 | 238Ф-1118225 | Прокладка | 2 | Подробнее ↗ | |
| 14 | 238Ф-1118322 | Прокладка фланца трубы | 2 | Подробнее ↗ | |
| 15 | 240Н-1118340-Г | Трубка отвода масла от правого турбокомпрессора | 1 | Подробнее ↗ | |
| 16 | 252136 | Шайба | 2 | Подробнее ↗ | |
| 17 | 201505 | Болт | 1 | Подробнее ↗ | |
| 18 | 310118 | Болт | 2 | Подробнее ↗ | |
| 19 | 288010 | Хомут | 2 | Подробнее ↗ | |
| 20 | 201457 | Болт | 1 | Подробнее ↗ | |
| 21 | 252135 | Шайба | 2 | Подробнее ↗ | |
| 23 | 240-1014138 | Патрубок | 1 | Подробнее ↗ | |
| 24 | 240Н-1118356 | Штуцер | 1 | Подробнее ↗ | |
| 25 | 310096 | Болт | 1 | Подробнее ↗ | |
| 26 | 201495 | Болт | 2 | Подробнее ↗ | |
| 27 | 238Ф-1118224 | Фланец левого турбокомпрессора | 1 | Подробнее ↗ | |
| 28 | 240Н-1118341-Г | Трубка отвода масла от левого турбокомпрессора | 1 | Подробнее ↗ | |
| 29 | 201456 | Болт | 1 | Подробнее ↗ | |
| 30 | 240Н-1017140-Д | Трубка подвода масла к правому турбокомпрессору | 1 | Подробнее ↗ | |
| 31 | 240Н-1017208-Д | Трубка подвода масла к левому турбокомпрессору | 1 | Подробнее ↗ | |
| 32 | 220086 | Винт | 4 | Подробнее ↗ | |
| 33 | 251086 | Гайка | 4 | Подробнее ↗ |
