Двигатель и его системы
78211-1000004

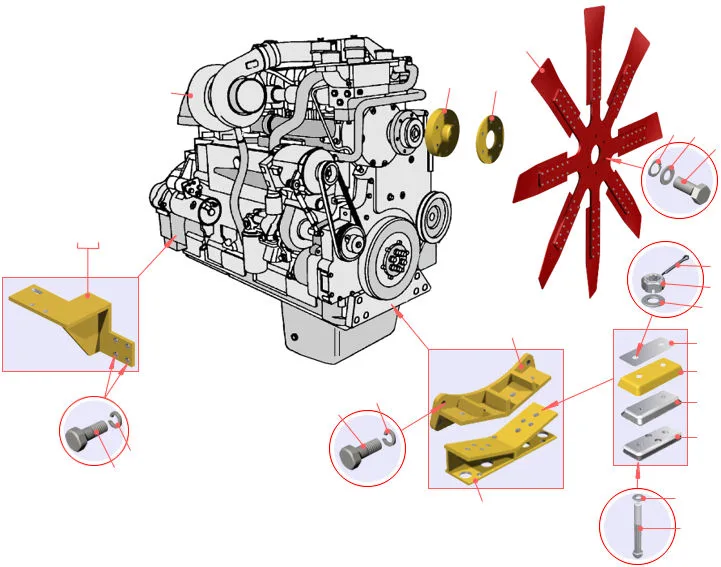

Двигатель с кронштейнами
Позиций в составе: 46
Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | KTA-19C-490 | Двигатель | 1 | Подробнее ↗ | |
| 2 | 78211-1001540 | Кронштейн задний правый | 1 | Подробнее ↗ | |
| 3 | 78211-1001541 | Кронштейн задний левый | 1 | Подробнее ↗ | |
| 4 | 7548-1001006 | Балка передней опоры двигателя | 1 | Подробнее ↗ | |
| 5 | 75483-1001010 | Балка передней опоры двигателя | 1 | Подробнее ↗ | |
| 6 | FN 3604 | Крыльчатка | 1 | Подробнее ↗ | |
| 7 | 42337 (SP8302) | Проставка | 1 | Подробнее ↗ | |
| 8 | 208081 (SP8301) | Проставка | 1 | Подробнее ↗ | |
| 9 | 252158 | Шайба | 6 | Подробнее ↗ | |
| 10 | 70219 | Шайба | 6 | Подробнее ↗ | |
| 11 | 213723 | Болт | 6 | Подробнее ↗ | |
| 12 | 70216 | Шайба | 14 | Подробнее ↗ | |
| 13 | S-127-C | Болт | 8 | Подробнее ↗ | |
| 14 | S-139 | Болт | 6 | Подробнее ↗ | |
| 15 | 252046 | Шайба | 12 | Подробнее ↗ | |
| 16 | 374625 | Гайка | 8 | Подробнее ↗ | |
| 17 | 258040 | Шплинт | 8 | Подробнее ↗ | |
| 18 | 7548-1001428 | Прокладка регулировочная | 8 | Подробнее ↗ | |
| 19 | 7548-1001432 | Кожух защитный | 4 | Подробнее ↗ | |
| 20 | 7548-1001410 | Амортизатор верхний | 4 | Подробнее ↗ | |
| 21 | 7548-1001420 | Амортизатор нижний | 4 | Подробнее ↗ | |
| 22 | 252016 | Шайба | 18 | Подробнее ↗ | |
| 23 | 340407 | Болт | 8 | Подробнее ↗ |
