7821-1701002
Коробка передач
Позиций в составе: 312
Схемы узла

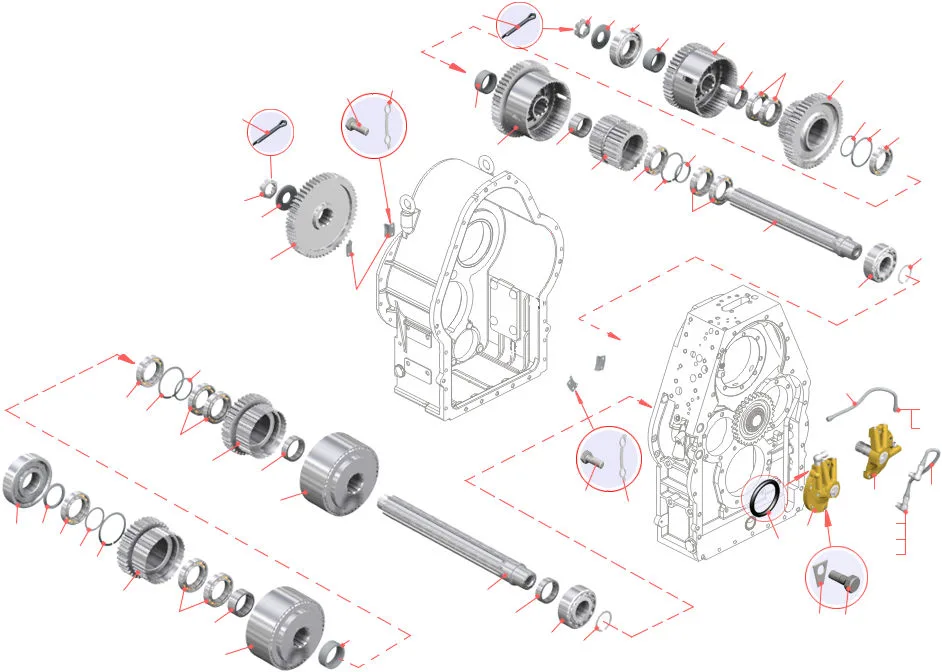

Картер коробки передач и установка первичного валаУстановка реверсивного и диапазонного валовУстановка выходного валаУстановка маслозаборника и полнопоточного фильтраУстановка подпорного клапанаУстановка золотниковой коробки и механизма управления
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 7548-1701380-01 | Крышка диапазонного вала | 1 | Подробнее ↗ | |
| 2 | 7548-1701400-01 | Вал диапазонный | 1 | Подробнее ↗ | |
| 3 | 7548-1701430-11 | Крышка реверсивного вала в сборе | 1 | Подробнее ↗ | |
| 4 | 7548-1701450-10 | Вал реверсивный | 1 | Подробнее ↗ | |
| 5 | 7548-1701550 | Шестерня ведущая понижающего диапазона в сборе | 1 | Подробнее ↗ | |
| 6 | 7548-1701560-10 | Шестерня ведущая повышающего диапазона в сборе | 1 | Подробнее ↗ | |
| 7 | 7548-1701510-20 | Шестерня ведущая первой передачи в сборе | 2 | Подробнее ↗ | |
| 8 | 7548-1701530-10 | Шестерня ведущая третьей передачи в сборе | 1 | Подробнее ↗ | |
| 9 | 7548-1711600-10 | Фрикцион понижающего диапазона | 1 | Подробнее ↗ | |
| 10 | 7548-1711700 | Фрикцион повышающего диапазона | 1 | Подробнее ↗ | |
| 11 | 7548-1711500 | Фрикцион второй передачи | 3 | Подробнее ↗ | |
| 12 | 342773 | Шайба стопорная | 16 | Подробнее ↗ | |
| 13 | 200367 | Болт | 15 | Подробнее ↗ | |
| 14 | 019-023-25-2-2 | Кольцо | 5 | Подробнее ↗ | |
| 15 | 548-2405029 | Кольцо | 2 | Подробнее ↗ | |
| 16 | 53614Н | Подшипник | 2 | Подробнее ↗ | |
| 17 | 6-116Л | Подшипник | 20 | Подробнее ↗ | |
| 18 | 7548-1767078 | Кольцо | 10 | Подробнее ↗ | |
| 19 | 540-1701204 | Кольцо стопорное | 7 | Подробнее ↗ | |
| 20 | 7548-1701426 | Втулка | 1 | Подробнее ↗ | |
| 21 | 7548-1701212 | Втулка | 2 | Подробнее ↗ | |
| 22 | 540-1701216 | Втулка | 4 | Подробнее ↗ | |
| 23 | 7548-1701374 | Втулка | 1 | Подробнее ↗ | |
| 24 | 12316КМ | Подшипник | 4 | Подробнее ↗ | |
| 25 | 7548-1701378 | Шайба | 3 | Подробнее ↗ | |
| 26 | 375110 | Гайка | 4 | Подробнее ↗ | |
| 27 | 258088 | Шплинт | 4 | Подробнее ↗ | |
| 28 | 7548-1701398 | Скоба замковая | 8 | Подробнее ↗ | |
| 29 | 540-1709096-10 | Скоба замковая | 8 | Подробнее ↗ | |
| 30 | 201495 | Болт | 44 | Подробнее ↗ | |
| 31 | 7548-1701474-10 | Втулка | 1 | Подробнее ↗ | |
| 32 | 7548-1701213 | Втулка | 1 | Подробнее ↗ | |
| 33 | 540-1701212 | Втулка | 1 | Подробнее ↗ | |
| 34 | 7548-1701588-10 | Шестерня привода реверсивного вала | 1 | Подробнее ↗ | |
| 35 | 7548-1712642 | Трубка смазки | 1 | Подробнее ↗ | |
| 36 | 344810 | Гайка | 2 | Подробнее ↗ | |
| 37 | 314802 | Муфта | 2 | Подробнее ↗ | |
| 38 | 7548-1712662 | Труба | 1 | Подробнее ↗ | |
| 39 | 379225 | Гайка | 2 | Подробнее ↗ | |
| 40 | 379275 | Муфта | 2 | Подробнее ↗ | |
| 41 | 379623 | Угольник | 2 | Подробнее ↗ | |
| — | 7821-1701310 | Картер коробки передач в сборе | 1 | Подробнее ↗ | |
| — | 7548-1701320 | Картер гидромеханической передачи в сборе | 1 | Подробнее ↗ | |
| — | 7806-1701330-21 | Вал первичный | 1 | Подробнее ↗ | |
| — | 7548-1701520-10 | Шестерня ведущая второй передачи в сборе | 1 | Подробнее ↗ | |
| — | 7548-1704360-10 | Элемент фильтрующий в сборе | 1 | Подробнее ↗ | |
| — | 7548-1704450 | Элемент фильтрующий в сборе | 1 | Подробнее ↗ | |
| — | 7548-1709150-10 | Ступица гидротрансформатора в сборе | 1 | Подробнее ↗ | |
| — | 7548-1711400 | Фрикцион первой передачи | 1 | Подробнее ↗ | |
| — | 7548-1712210-10 | Коробка золотниковая | 1 | Подробнее ↗ | |
| — | 7548-1712380 | Клапан корректирующий | 1 | Подробнее ↗ | |
| — | 7548-1712410-20 | Механизм управления гидромеханической передачей | 1 | Подробнее ↗ | |
| — | 7548-3573310 | Корпус подпорного клапана | 1 | Подробнее ↗ | |
| — | 7548-3841034 | Шестерня ведомая привода спидометра | 1 | Подробнее ↗ | |
| — | 7548-3841050 | Втулка | 1 | Подробнее ↗ | |
| — | 7548-1701490 | Крышка шестерен привода реверсивного вала | 1 | Подробнее ↗ | |
| — | 7548-1701556-10 | Шестерня ведомая понижающего диапазона в сборе | 1 | Подробнее ↗ | |
| — | 540-1701208-10 | Кольцо | 1 | Подробнее ↗ | |
| — | 316 | Подшипник | 1 | Подробнее ↗ | |
| — | 549-2405442 | Кольцо стопорное | 1 | Подробнее ↗ | |
| — | 7548-1701375 | Кольцо | 1 | Подробнее ↗ | |
| — | 7555-1701582 | Шестерня ведущая привода реверсивного вала | 1 | Подробнее ↗ | |
| — | 7806-1701498 | Крышка первичного вала | 1 | Подробнее ↗ | |
| — | 7806-1701495 | Прокладка | 1 | Подробнее ↗ | |
| — | 201540 | Болт | 16 | Подробнее ↗ | |
| — | 252137 | Шайба | 65 | Подробнее ↗ | |
| — | 200379 | Болт | 7 | Подробнее ↗ | |
| — | 7548-1701496 | Прокладка верхняя | 1 | Подробнее ↗ | |
| — | 7548-1701497 | Прокладка нижняяя | 1 | Подробнее ↗ | |
| — | 250514 | Гайка | 17 | Подробнее ↗ | |
| — | 7548-1701317 | Прокладка картера нижняя | 1 | Подробнее ↗ | |
| — | 7548-1701318 | Прокладка правая | 1 | Подробнее ↗ | |
| — | 7548-1701319 | Прокладка картера левая | 1 | Подробнее ↗ | |
| — | 341135 | Шпилька | 5 | Подробнее ↗ | |
| — | 7548-1712556 | Крышка | 1 | Подробнее ↗ | |
| — | 7548-1712558 | Прокладка | 1 | Подробнее ↗ | |
| — | 200317 | Болт | 4 | Подробнее ↗ | |
| — | 252136 | Шайба | 16 | Подробнее ↗ | |
| — | 201460 | Болт | 6 | Подробнее ↗ | |
| — | 252135 | Шайба | 9 | Подробнее ↗ | |
| — | 252005 | Шайба | 8 | Подробнее ↗ | |
| — | 342705 | Шайба стопорная | 2 | Подробнее ↗ | |
| — | 7548-1712536 | Фиксатор | 1 | Подробнее ↗ | |
| — | 7548-1712528 | Крышка | 2 | Подробнее ↗ | |
| — | 014-018-25-2-2 | Кольцо | 2 | Подробнее ↗ | |
| — | 7548-1712535 | Втулка | 2 | Подробнее ↗ | |
| — | 7548-1712546-10 | Рычаг | 2 | Подробнее ↗ | |
| — | 7548-1712530 | Датчик | 2 | Подробнее ↗ | |
| — | 7548-1712542-10 | Рычаг | 2 | Подробнее ↗ | |
| — | 201456 | Болт | 4 | Подробнее ↗ | |
| — | 7548-1712550 | Кронштейн | 2 | Подробнее ↗ | |
| — | 540-1712131 | Пружина | 2 | Подробнее ↗ | |
| — | 540-1703133 | Палец | 2 | Подробнее ↗ | |
| — | 258025 | Шплинт | 2 | Подробнее ↗ | |
| — | 7548-1767036 | Блок-шестерня | 1 | Подробнее ↗ | |
| — | 7548-1701548 | Кольцо | 1 | Подробнее ↗ | |
| — | 50416 | Подшипник | 1 | Подробнее ↗ | |
| — | 540-1701066 | Кольцо установочное подшипника | 1 | Подробнее ↗ | |
| — | 342765 | Шайба стопорная | 17 | Подробнее ↗ | |
| — | 7548-1701507-10 | Кольцо | 2 | Подробнее ↗ | |
| — | 7821-1701502-10 | Вал ведомый | 1 | Подробнее ↗ | |
| — | 7555-1701568 | Шестерня ведомая повышающего диапазона | 1 | Подробнее ↗ | |
| — | 7821-1701506 | Втулка | 1 | Подробнее ↗ | |
| — | 7548-3841032 | Шестерня привода спидометра | 1 | Подробнее ↗ | |
| — | 7548-1701544 | Отражатель | 1 | Подробнее ↗ | |
| — | 1.2-105x138-3 | Манжета | 1 | Подробнее ↗ | |
| — | 540-2402052 | Манжета | 1 | Подробнее ↗ | |
| — | 7821-1701172 | Фланец | 1 | Подробнее ↗ | |
| — | 050-055-30-2-2 | Кольцо | 1 | Подробнее ↗ | |
| — | 096-102-36-2-2 | Кольцо | 1 | Подробнее ↗ | |
| — | 540-1701076-40 | Шайба | 1 | Подробнее ↗ | |
| — | 7548-1767090 | Брызговик | 1 | Подробнее ↗ | |
| — | 7548-1767069 | Уплотнитель | 1 | Подробнее ↗ | |
| — | 7548-1701650 | Брызговик | 1 | Подробнее ↗ | |
| — | 7548-1701668 | Уплотнитель | 1 | Подробнее ↗ | |
| — | 7548-1701670 | Брызговик | 1 | Подробнее ↗ | |
| — | 7548-1701324 | Крышка люка | 1 | Подробнее ↗ | |
| — | 7548-1701326 | Прокладка | 1 | Подробнее ↗ | |
| — | 7548-1712538 | Питатель | 1 | Подробнее ↗ | |
| — | 7548-1701396 | Планка | 1 | Подробнее ↗ | |
| — | 201454 | Болт | 3 | Подробнее ↗ | |
| — | 24.3802010 | Датчик спидометра | 1 | Подробнее ↗ | |
| — | 1.2-10x25-3 | Манжета | 2 | Подробнее ↗ | |
| — | 7548-1704388 | Крышка | 2 | Подробнее ↗ | |
| — | 115-125-58-2-3 | Кольцо | 2 | Подробнее ↗ | |
| — | 540-8402532 | Пружина | 2 | Подробнее ↗ | |
| — | 120-126-36-2-2 | Кольцо | 2 | Подробнее ↗ | |
| — | 114-120-36-2-2 | Кольцо | 1 | Подробнее ↗ | |
| — | 7548-1704310-10 | Корпус маслозаборника | 1 | Подробнее ↗ | |
| — | 7548-1704410-10 | Корпус фильтра | 1 | Подробнее ↗ | |
| — | 040-045-30-2-2 | Кольцо | 9 | Подробнее ↗ | |
| — | 7548-1704342-10 | Патрубок | 2 | Подробнее ↗ | |
| — | 201538 | Болт | 8 | Подробнее ↗ | |
| — | 7548-1704466 | Прижим | 6 | Подробнее ↗ | |
| — | 224622 | Винт | 2 | Подробнее ↗ | |
| — | 252134 | Шайба | 2 | Подробнее ↗ | |
| — | 7821-1712870 | Угольник в сборе | 1 | Подробнее ↗ | |
| — | 045-050-30-2-2 | Кольцо | 3 | Подробнее ↗ | |
| — | 549-3401539 | Кольцо | 1 | Подробнее ↗ | |
| — | 7548-3573326 | Седло | 1 | Подробнее ↗ | |
| — | 7548-3573322-01 | Клапан подпорный | 1 | Подробнее ↗ | |
| — | 7548-3573334 | Пружина подпорного клапана | 1 | Подробнее ↗ | |
| — | 7548-3573316 | Гильза | 1 | Подробнее ↗ | |
| — | 7548-3573336 | Пружина | 1 | Подробнее ↗ | |
| — | 7548-3573318 | Плунжер | 1 | Подробнее ↗ | |
| — | 029-035-36-2-2 | Кольцо | 1 | Подробнее ↗ | |
| — | 055-060-30-2-2 | Кольцо | 1 | Подробнее ↗ | |
| — | 201501 | Болт | 2 | Подробнее ↗ | |
| — | 252006 | Шайба | 2 | Подробнее ↗ | |
| — | 7548-3572208 | Втулка | 2 | Подробнее ↗ | |
| — | 7548-1712342-10 | Прокладка | 1 | Подробнее ↗ | |
| — | 7548-1712458-20 | Прокладка механизма управления | 1 | Подробнее ↗ | |
| — | 7548-1712396 | Прокладка | 1 | Подробнее ↗ | |
| — | 206590 | Болт | 8 | Подробнее ↗ | |
| — | 340321 | Болт | 10 | Подробнее ↗ | |
| — | 252045 | Шайба | 2 | Подробнее ↗ |
