7555В-3500016-10
Монтаж трубопроводов компрессора
Позиций в составе: 88

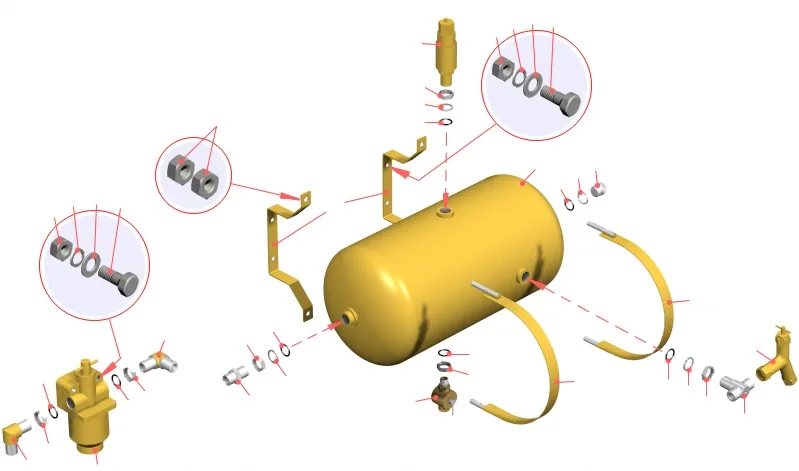

Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 250512 | Гайка | 12 | Подробнее ↗ | |
| 2 | 252136 | Шайба | 4 | Подробнее ↗ | |
| 3 | 252039 | Шайба | 4 | Подробнее ↗ | |
| 4 | 201497 | Болт | 4 | Подробнее ↗ | |
| 5 | 540М-3513080 | Кронштейн | 2 | Подробнее ↗ | |
| 6 | 75125-3515010 | Клапан предохранительный | 1 | Подробнее ↗ | |
| 7 | 374939 | Гайка | 4 | Подробнее ↗ | |
| 8 | 376145 | Шайба | 6 | Подробнее ↗ | |
| 9 | 020-025-30-2-2 | Кольцо | 6 | Подробнее ↗ | |
| 10 | 7522-3513015 | Ресивер | 1 | Подробнее ↗ | |
| 11 | 343929 | Заглушка | 1 | Подробнее ↗ | |
| 12 | 540М-3513038 | Хомут крепления | 2 | Подробнее ↗ | |
| 13 | 344210 | Тройник | 1 | Подробнее ↗ | |
| 14 | 120-3506350-А2 | Кран отбора воздуха | 1 | Подробнее ↗ | |
| 15 | ПС7-0 | Кран | 1 | Подробнее ↗ | |
| 16 | 374935 | Гайка | 2 | Подробнее ↗ | |
| 17 | 379049 | Ниппель | 1 | Подробнее ↗ | |
| 18 | 402776 | Угольник | 2 | Подробнее ↗ | |
| 19 | 100-3536010 | Противозамерзатель | 1 | Подробнее ↗ | |
| 20 | 250510 | Гайка | 2 | Подробнее ↗ | |
| 21 | 342515 | Шайба | 2 | Подробнее ↗ | |
| 22 | 252135 | Шайба | 2 | Подробнее ↗ | |
| 23 | 200275 | Болт | 2 | Подробнее ↗ | |
| — | 75405-3506080 | Шланг | 1 | Подробнее ↗ | |
| — | 7555В-3506650 | Трубка | 1 | Подробнее ↗ | |
| — | 75131-8609690 | Рукав высокого давления | 1 | Подробнее ↗ | |
| — | 548А-1104696-01 | Прокладка | 2 | Подробнее ↗ | |
| — | 549-2105544 | Хомут электромонтажный | 1 | Подробнее ↗ | |
| — | 7548К-3506779 | Кронштейн | 1 | Подробнее ↗ | |
| — | 7548К-3506788 | Пластина | 2 | Подробнее ↗ | |
| — | 540А-3506988 | Вкладыш | 3 | Подробнее ↗ | |
| — | 540А-3506989 | Вкладыш | 3 | Подробнее ↗ | |
| — | 340014 | Болт | 3 | Подробнее ↗ | |
| — | 201458 | Болт | 2 | Подробнее ↗ | |
| — | 250508 | Гайка | 3 | Подробнее ↗ | |
| — | 252134 | Шайба | 3 | Подробнее ↗ | |
| — | 344027 | Ниппель | 1 | Подробнее ↗ | |
| — | 344026 | Ниппель | 1 | Подробнее ↗ | |
| — | 344662 | Скоба | 3 | Подробнее ↗ | |
| — | 379497 | Ниппель | 1 | Подробнее ↗ | |
| — | 7555E-3506228 | Трубка | 1 | Подробнее ↗ | |
| — | 7555E-3509262 | Трубка | 1 | Подробнее ↗ | |
| — | 540М-3506999 | Прокладка | 1 | Подробнее ↗ | |
| — | 344830 | Штуцер | 1 | Подробнее ↗ |
