Двигатель и его системы

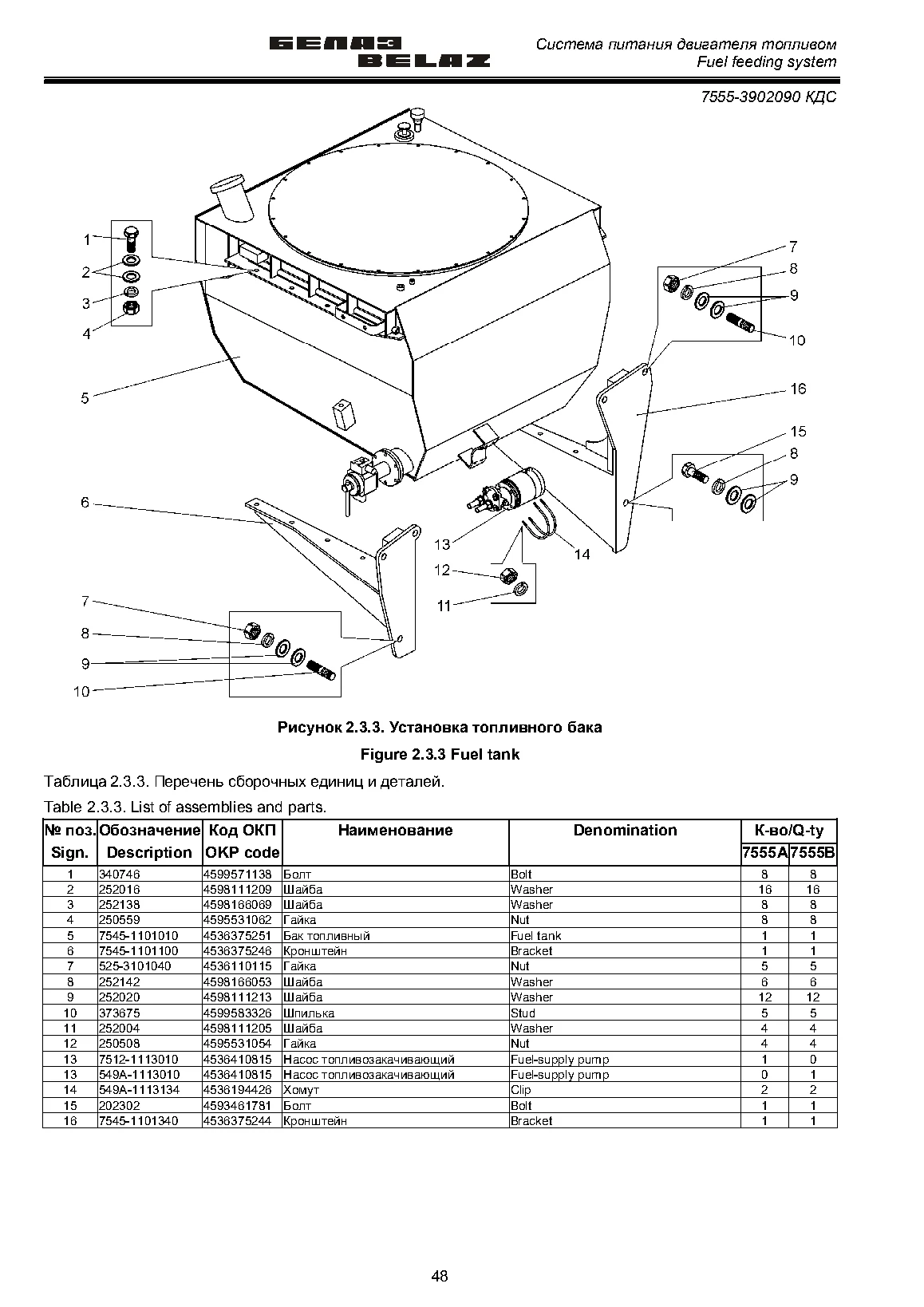

Установка топливного бакаКаталог деталей БЕЛАЗ-7555А/7555В · рисунок 2.3.3Открыть крупно →
7555В-1100006
Установка топливного бака и топливопроводов
Позиций в составе: 104
Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 540А-1104519-01 | Прокладка | 16 | Подробнее ↗ | |
| 2 | 379169 | Кляммер | 17 | Подробнее ↗ | |
| 3 | 252004 | Шайба | 8 | Подробнее ↗ | |
| 4 | 252134 | Шайба | 8 | Подробнее ↗ | |
| 5 | 201418 | Болт | 8 | Подробнее ↗ | |
| 6 | 344757 | Ниппель | 5 | Подробнее ↗ | |
| 7 | AS 10026 SS | Шланг | 1 | Подробнее ↗ | |
| 8 | AS 8023 SS | Шланг | 1 | Подробнее ↗ | |
| 9 | 75553-1104294 | Переходник | 1 | Подробнее ↗ | |
| 10 | 7555В-1104576 | Топливопровод | 1 | Подробнее ↗ | |
| 11 | 379652 | Угольник | 3 | Подробнее ↗ | |
| 12 | 540А-8101045 | Шланг | 1 | Подробнее ↗ | |
| 13 | ВС11-0 | Кран | 1 | Подробнее ↗ | |
| 18 | 549А-1018422 | Шланг | 4 | Подробнее ↗ | |
| 19 | 344770 | Ниппель | 1 | Подробнее ↗ | |
| 21 | 7512-1015880 | Патрубок | 1 | Подробнее ↗ | |
| 22 | 7555В-1104572 | Топливопровод | 2 | Подробнее ↗ | |
| 23 | 7555В-1015864 | Патрубок | 1 | Подробнее ↗ | |
| 25 | 7555В-1104562 | Топливопровод | 1 | Подробнее ↗ | |
| 26 | 7555В-1104560 | Топливопровод | 1 | Подробнее ↗ | |
| 27 | 7555В-1104590 | Топливопровод | 1 | Подробнее ↗ | |
| 28 | 7545-1104420 | Топливопровод | 1 | Подробнее ↗ | |
| 29 | 7545-1104550 | Топливопровод | 1 | Подробнее ↗ | |
| 30 | 549А-1104212 | Шланг соединительный | 2 | Подробнее ↗ | |
| 31 | 308765 | Хомут | 16 | Подробнее ↗ | |
| 32 | 540-3509276 | Шланг | 1 | Подробнее ↗ | |
| 33 | 7555В-1104580 | Топливопровод | 2 | Подробнее ↗ | |
| 34 | 75553-1104295 | Переходник | 1 | Подробнее ↗ | |
| 35 | 75553-1015175 | Уголок | 1 | Подробнее ↗ | |
| 36 | 250508 | Гайка | 5 | Подробнее ↗ | |
| — | 7545-1101010 | Бак топливный | 1 | Подробнее ↗ | |
| — | 7545-1101100 | Кронштейн | 1 | Подробнее ↗ | |
| — | 7545-1101340 | Кронштейн | 1 | Подробнее ↗ | |
| — | 7512-1113010 | Насос топливопрокачивающий | 1 | Подробнее ↗ | |
| — | 7555-1138010 | Обогреватель топлива с фильтром | 1 | Подробнее ↗ | |
| — | 549А-1113134 | Хомут | 2 | Подробнее ↗ | |
| — | 7545-1138068 | Уголок | 2 | Подробнее ↗ | |
| — | 525-3101040 | Гайка | 5 | Подробнее ↗ | |
| — | 201538 | Болт | 4 | Подробнее ↗ | |
| — | 201540 | Болт | 4 | Подробнее ↗ | |
| — | 202302 | Болт | 1 | Подробнее ↗ | |
| — | 250514 | Гайка | 8 | Подробнее ↗ | |
| — | 250559 | Гайка | 8 | Подробнее ↗ | |
| — | 252007 | Шайба | 8 | Подробнее ↗ | |
| — | 252016 | Шайба | 16 | Подробнее ↗ | |
| — | 252020 | Шайба | 6 | Подробнее ↗ | |
| — | 252137 | Шайба | 8 | Подробнее ↗ | |
| — | 252138 | Шайба | 8 | Подробнее ↗ | |
| — | 252142 | Шайба | 6 | Подробнее ↗ | |
| — | 340746 | Болт | 8 | Подробнее ↗ | |
| — | 373675 | Шпилька | 5 | Подробнее ↗ | |
| — | 262543 | Пробка | 1 | Подробнее ↗ |
Применяется на моделях
7555D-00000107555D-0000010-047555D-0000010-057555В-00000107555В-0000010-047555В-0000010-057555В-0000010-097555В-0000010-117555В-0000010-12

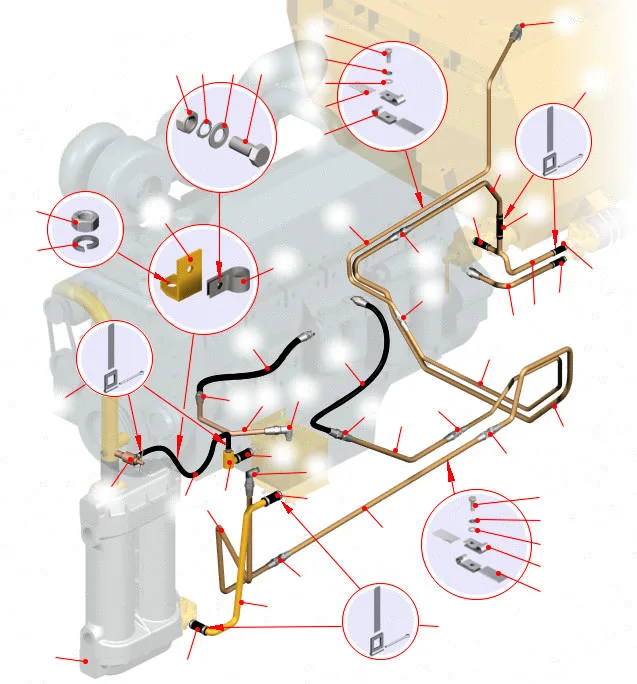

Схема из печатного каталога
Чертёж показывает расположение деталей в узле. Номера и количество проверяйте по таблице состава ниже.
Входит в состав
7555D-0000010Самосвал в сбореОткрыть ↗7555D-0000010-04Самосвал в сбореОткрыть ↗7555D-0000010-05Самосвал в сбореОткрыть ↗7555В-0000010Самосвал в сбореОткрыть ↗7555В-0000010-04Самосвал в сбореОткрыть ↗7555В-0000010-05Самосвал в сбореОткрыть ↗7555В-0000010-09Самосвал в сбореОткрыть ↗7555В-0000010-11Самосвал в сбореОткрыть ↗7555В-0000010-12Самосвал в сбореОткрыть ↗
