Другие детали и крепёж
Труба с уплотняющим устройствомКаталог деталей БЕЛАЗ-7555А/7555В · рисунок 2.5.4Открыть крупно →
75553-1203150
Труба с уплотняющим устройством
Позиций в составе: 14
Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 75553-1203646 | Кольцо | 1 | Подробнее ↗ | |
| 2 | 75553-1203620 | Корпус шарнира | 1 | Подробнее ↗ | |
| 3 | 540-8402532 | Пружина | 4 | Подробнее ↗ | |
| 4 | 252039 | Шайба | 8 | Подробнее ↗ | |
| 5 | 75553-1203152 | Труба входная | 1 | Подробнее ↗ | |
| 6 | 250868 | Гайка | 4 | Подробнее ↗ | |
| 7 | 258039 | Шплинт | 4 | Подробнее ↗ |
Применяется на моделях
7555D-00000107555D-0000010-017555D-0000010-047555D-0000010-057555D-0000010-067555E-00000107555E-0000010-017555В-00000107555В-0000010-017555В-0000010-047555В-0000010-057555В-0000010-067555В-0000010-097555В-0000010-117555В-0000010-127555В-0000010-13

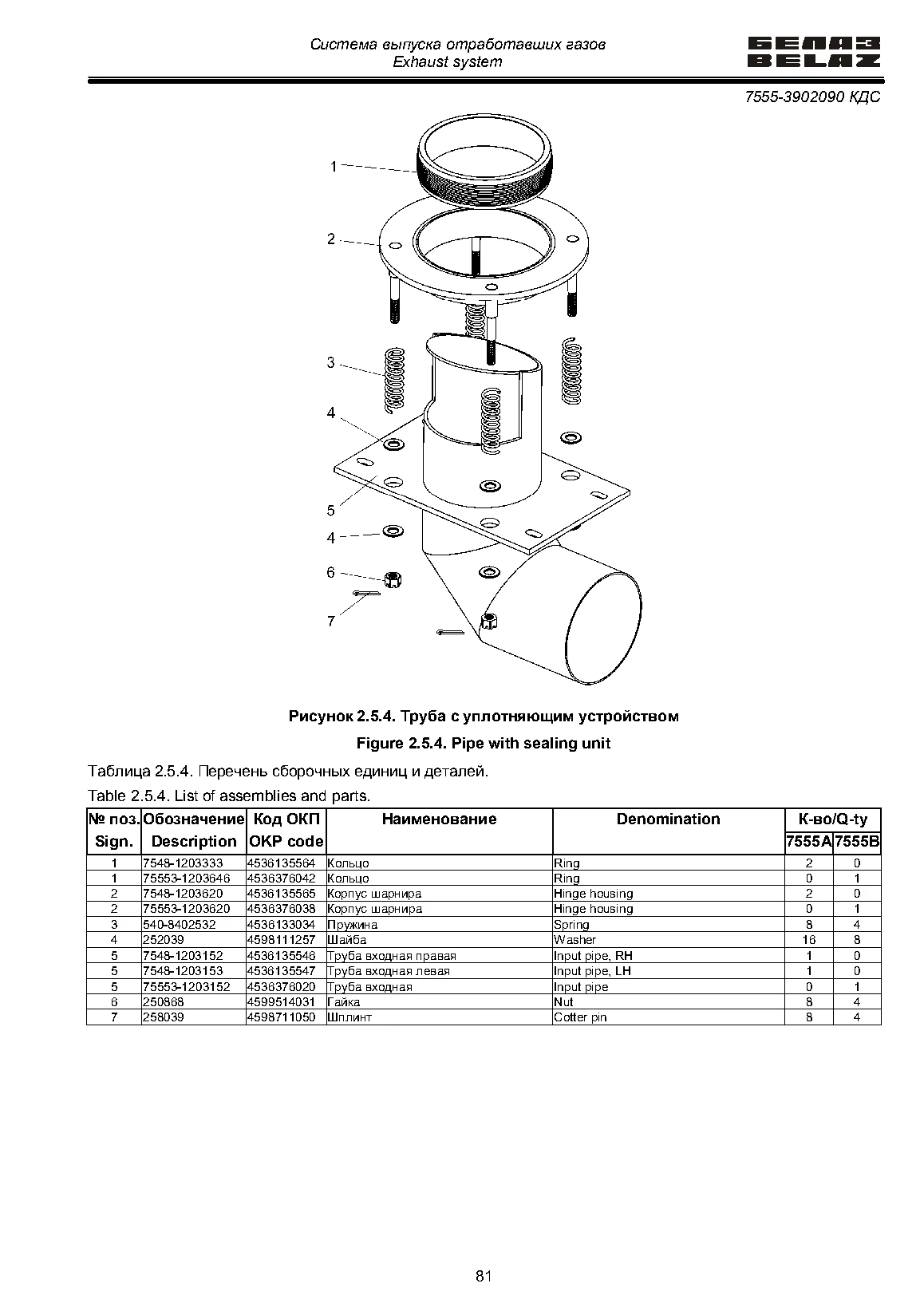

Схема из печатного каталога
Чертёж показывает расположение деталей в узле. Номера и количество проверяйте по таблице состава ниже.
