Вал первичныйКаталог деталей БЕЛАЗ-7555А/7555В · рисунок 2.7.24Открыть крупно →
75551-1701330
Вал первичный
Позиций в составе: 12
Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 75551-1701340 | Распределитель первичного вала | 1 | Подробнее ↗ | |
| 2 | 7523-1701035 | Кольцо уплотнительное | 10 | Подробнее ↗ | |
| 3 | 7523-1701108 | Кольцо | 2 | Подробнее ↗ | |
| 4 | 75551-1701332 | Вал первичный | 1 | Подробнее ↗ | |
| 5 | 377570 | Штифт | 1 | Подробнее ↗ | |
| 6 | 020-025-30-2-2 | Кольцо | 5 | Подробнее ↗ |
Применяется на моделях
7555D-00000107555D-0000010-017555D-0000010-047555D-0000010-057555D-0000010-067555E-00000107555E-0000010-017555В-00000107555В-0000010-017555В-0000010-047555В-0000010-057555В-0000010-067555В-0000010-097555В-0000010-117555В-0000010-127555В-0000010-13

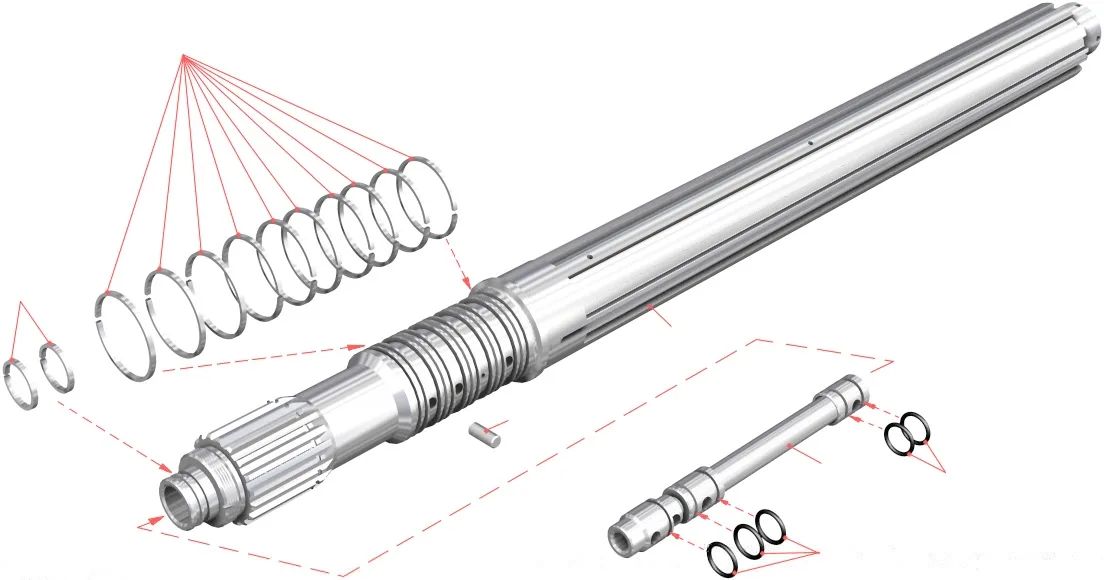

Схема из печатного каталога
Чертёж показывает расположение деталей в узле. Номера и количество проверяйте по таблице состава ниже.
