Рулевое управление
Тяга рулевой трапецииКаталог деталей БЕЛАЗ-7555А/7555В · рисунок 2.13.5Открыть крупно →
7555-3003052
Тяга рулевой трапеции
Позиций в составе: 12
Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 7555-3003060 | Наконечник тяги правый | 1 | Подробнее ↗ | |
| 2 | 201596 | Болт | 4 | Подробнее ↗ | |
| 3 | 252138 | Шайба | 4 | Подробнее ↗ | |
| 4 | 250558 | Гайка | 4 | Подробнее ↗ | |
| 5 | 7555-3003080 | Труба тяги | 1 | Подробнее ↗ | |
| 6 | 7555-3003061 | Наконечник тяги левый | 1 | Подробнее ↗ |
Применяется на моделях
7555D-00000107555D-0000010-017555D-0000010-047555D-0000010-057555D-0000010-067555E-00000107555E-0000010-017555В-00000107555В-0000010-017555В-0000010-047555В-0000010-057555В-0000010-067555В-0000010-097555В-0000010-117555В-0000010-127555В-0000010-13

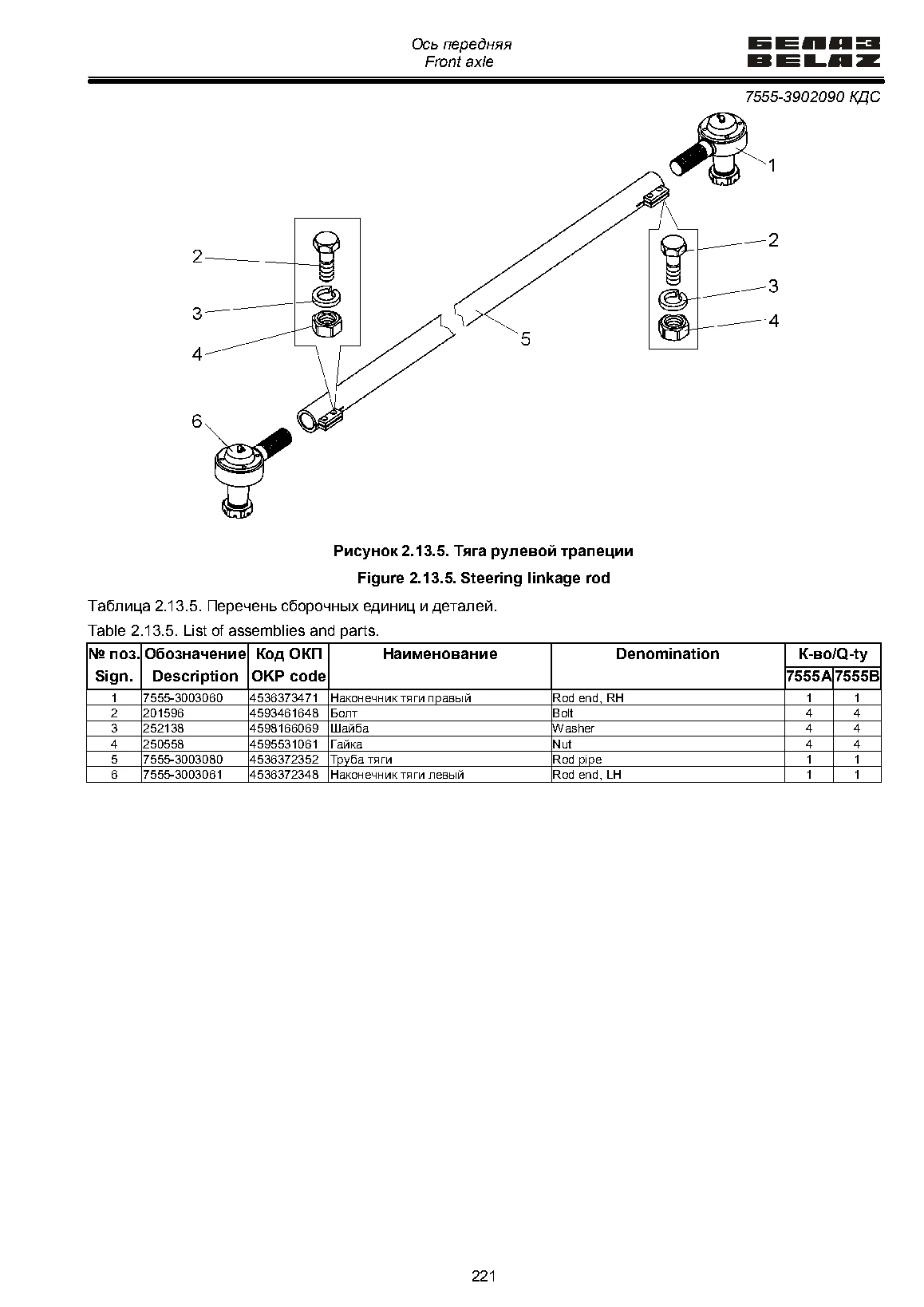

Схема из печатного каталога
Чертёж показывает расположение деталей в узле. Номера и количество проверяйте по таблице состава ниже.
