Подвеска
Установка центрального шарнира задней подвескиКаталог деталей БЕЛАЗ-7555А/7555В · рисунок 2.12.8Открыть крупно →
Установка поперечной штанги задней подвескиКаталог деталей БЕЛАЗ-7555А/7555В · рисунок 2.12.9Открыть крупно →
7555-2900002-30
Установка задней подвески
Позиций в составе: 62
Схемы узла

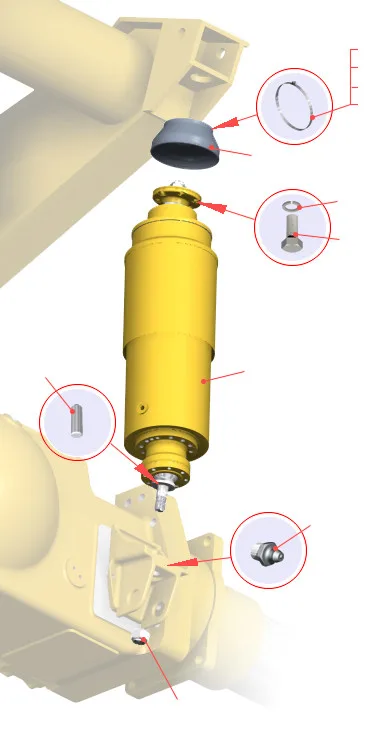

Установка центрального шарнира задней подвескиУстановка цилиндров задней подвескиУстановка поперечной штанги задней подвески
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 7555-2917010 | Цилиндр подвески | 1 | Подробнее ↗ | |
| 3 | 7555-2907520 | Гайка самостопорящаяся | 2 | Подробнее ↗ | |
| 4 | 7545-2907600-10 | Хомут | 2 | Подробнее ↗ | |
| 5 | 7545-2907532 | Чехол | 2 | Подробнее ↗ | |
| 6 | 202123 | Болт | 12 | Подробнее ↗ | |
| 7 | 252139 | Шайба | 12 | Подробнее ↗ | |
| 8 | 343570 | Штифт | 2 | Подробнее ↗ | |
| 9 | 1.3 Ц6хр | Масленка | 2 | Подробнее ↗ | |
| 10 | 250510 | Гайка | 4 | Подробнее ↗ | |
| 11 | 252005 | Шайба | 4 | Подробнее ↗ | |
| 12 | 340064 | Болт | 4 | Подробнее ↗ | |
| — | 7545-2919072 | Сальник штанги | 4 | Подробнее ↗ | |
| — | 7545-2919016 | Штанга | 1 | Подробнее ↗ | |
| — | 7555-2919730-10 | Хомут | 1 | Подробнее ↗ | |
| — | 7555-2919731-10 | Хомут | 1 | Подробнее ↗ | |
| — | 7523-2919078 | Палец штанги | 2 | Подробнее ↗ | |
| — | 7523-2919158 | Втулка | 4 | Подробнее ↗ | |
| — | 7523-2919160 | Пластина | 4 | Подробнее ↗ | |
| — | 7555-2919274 | Заглушка кронштейна | 1 | Подробнее ↗ | |
| — | 7555-2919334-20 | Диск упорный | 1 | Подробнее ↗ | |
| — | 7523-2919449 | Болт | 2 | Подробнее ↗ | |
| — | 7545-2919455 | Кольцо распорное | 4 | Подробнее ↗ | |
| — | 7545-2919640 | Чехол защитный | 1 | Подробнее ↗ | |
| — | 252136 | Шайба | 1 | Подробнее ↗ | |
| — | 252143 | Шайба | 4 | Подробнее ↗ | |
| — | 340178 | Болт | 1 | Подробнее ↗ | |
| — | 340748 | Болт | 2 | Подробнее ↗ | |
| — | 342421 | Гайка | 1 | Подробнее ↗ | |
| — | 2.3.45 Ц6хр | Масленка | 3 | Подробнее ↗ | |
| — | 7555-2909066 | Кольцо стопорное | 4 | Подробнее ↗ | |
| — | GШСЛ-60 | Подшипник шарнирный | 2 | Подробнее ↗ |
Применяется на моделях
7555D-00000107555D-0000010-017555D-0000010-047555D-0000010-057555D-0000010-067555В-00000107555В-0000010-017555В-0000010-047555В-0000010-057555В-0000010-067555В-0000010-097555В-0000010-127555В-0000010-13
Схема из печатного каталога
Чертёж показывает расположение деталей в узле. Номера и количество проверяйте по таблице состава ниже.
