Подвеска
Центральный шарнир передней подвескиКаталог деталей БЕЛАЗ-7555А/7555В · рисунок 2.12.3Открыть крупно →

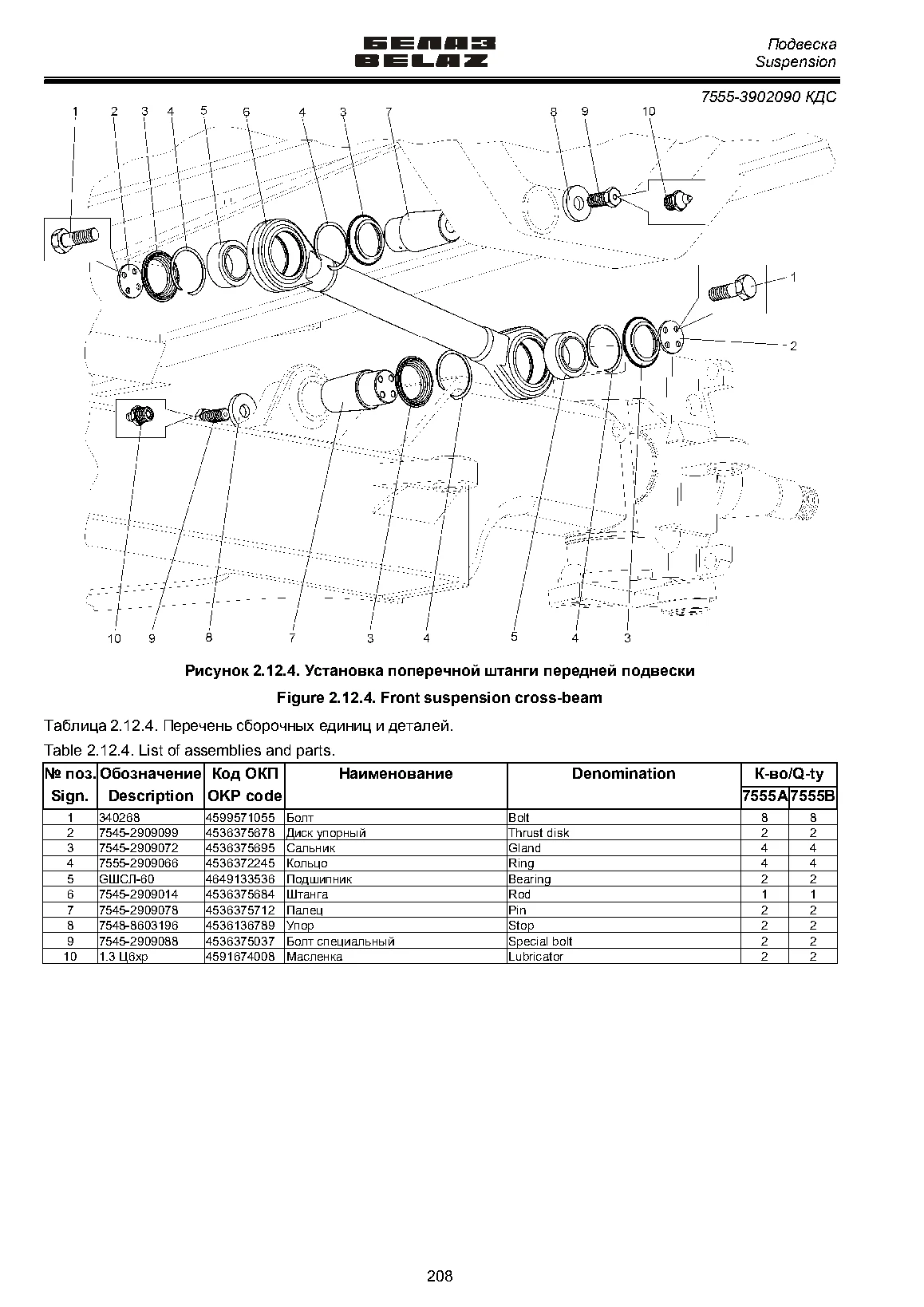

Установка поперечной штанги передней подвескиКаталог деталей БЕЛАЗ-7555А/7555В · рисунок 2.12.4Открыть крупно →
7555-2900001-20
Установка передней подвески
Позиций в составе: 68
Схемы узла

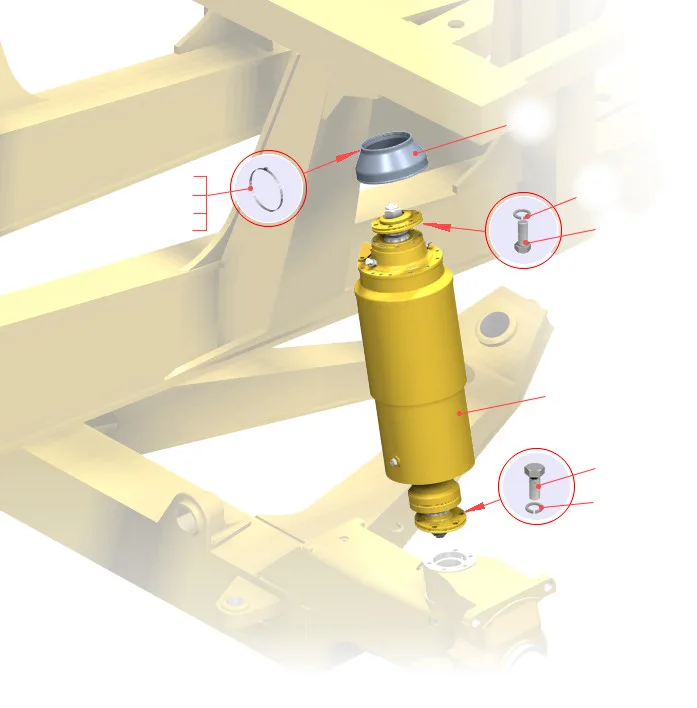

Установка цилиндров передней подвескиЦентральный шарнир передней подвескиУстановка поперечной штанги передней подвески
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 7555-2907010-20 | Цилиндр подвески | 2 | Подробнее ↗ | |
| 2 | 7545-2907600-10 | Хомут | 2 | Подробнее ↗ | |
| 3 | 7545-2907532 | Чехол | 2 | Подробнее ↗ | |
| 4 | 340446 | Болт | 24 | Подробнее ↗ | |
| 5 | 252139 | Шайба | 24 | Подробнее ↗ | |
| 6 | 250510 | Гайка | 2 | Подробнее ↗ | |
| 7 | 252005 | Шайба | 2 | Подробнее ↗ | |
| 8 | 340064 | Болт | 2 | Подробнее ↗ | |
| — | 7545-2919016 | Штанга | 1 | Подробнее ↗ | |
| — | 7545-2909072 | Сальник | 4 | Подробнее ↗ | |
| — | 7555-2909450 | Кольцо уплотнительное | 1 | Подробнее ↗ | |
| — | 7545-2909078 | Палец | 2 | Подробнее ↗ | |
| — | 7545-2909088 | Болт специальный | 2 | Подробнее ↗ | |
| — | 7545-2909099 | Диск упорный | 2 | Подробнее ↗ | |
| — | 7555-2909426-10 | Палец | 1 | Подробнее ↗ | |
| — | 7555-2909453 | Кольцо упорное | 1 | Подробнее ↗ | |
| — | 7555-2909458-10 | Обойма | 1 | Подробнее ↗ | |
| — | 7555-2909459 | Гайка специальная | 1 | Подробнее ↗ | |
| — | 7555-2909464-10 | Диск упорный | 1 | Подробнее ↗ | |
| — | 7548-8603196 | Упор | 2 | Подробнее ↗ | |
| — | 252138 | Шайба | 12 | Подробнее ↗ | |
| — | 252137 | Шайба | 2 | Подробнее ↗ | |
| — | 258280 | Шплинт | 3 | Подробнее ↗ | |
| — | 262541 | Пробка | 1 | Подробнее ↗ | |
| — | 367116 | Клапан предохранительный | 1 | Подробнее ↗ | |
| — | 340268 | Болт | 8 | Подробнее ↗ | |
| — | 340276 | Болт | 2 | Подробнее ↗ | |
| — | 340378 | Болт | 12 | Подробнее ↗ | |
| — | 340642 | Болт | 6 | Подробнее ↗ | |
| — | 344846 | Штуцер | 1 | Подробнее ↗ | |
| — | 7555-2909066 | Кольцо стопорное | 4 | Подробнее ↗ | |
| — | 1.3 Ц6хр | Масленка | 3 | Подробнее ↗ | |
| — | GШСЛ-60 | Подшипник шарнирный | 2 | Подробнее ↗ | |
| — | 2ШСЛ-90 | Подшипник шарнирный | 1 | Подробнее ↗ |
Применяется на моделях
7555D-00000107555D-0000010-017555D-0000010-047555D-0000010-057555D-0000010-067555В-00000107555В-0000010-017555В-0000010-047555В-0000010-057555В-0000010-067555В-0000010-097555В-0000010-127555В-0000010-13
Схема из печатного каталога
Чертёж показывает расположение деталей в узле. Номера и количество проверяйте по таблице состава ниже.
