Другие детали и крепёж
Картер подшипниковКаталог деталей БЕЛАЗ-7555А/7555В · рисунок 2.10.5Открыть крупно →
7555-2402022-10
Картер подшипников
Позиций в составе: 8
Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 46324 | Подшипник | 1 | Подробнее ↗ | |
| 2 | 75231-2402150 | Крыльчатка | 1 | Подробнее ↗ | |
| 3 | 7555-2402049-10 | Картер подшипников | 1 | Подробнее ↗ | |
| 4 | 46322 | Подшипник | 1 | Подробнее ↗ |
Применяется на моделях
7555D-00000107555D-0000010-017555D-0000010-047555D-0000010-057555D-0000010-067555E-00000107555E-0000010-017555В-00000107555В-0000010-017555В-0000010-047555В-0000010-057555В-0000010-067555В-0000010-097555В-0000010-117555В-0000010-127555В-0000010-13

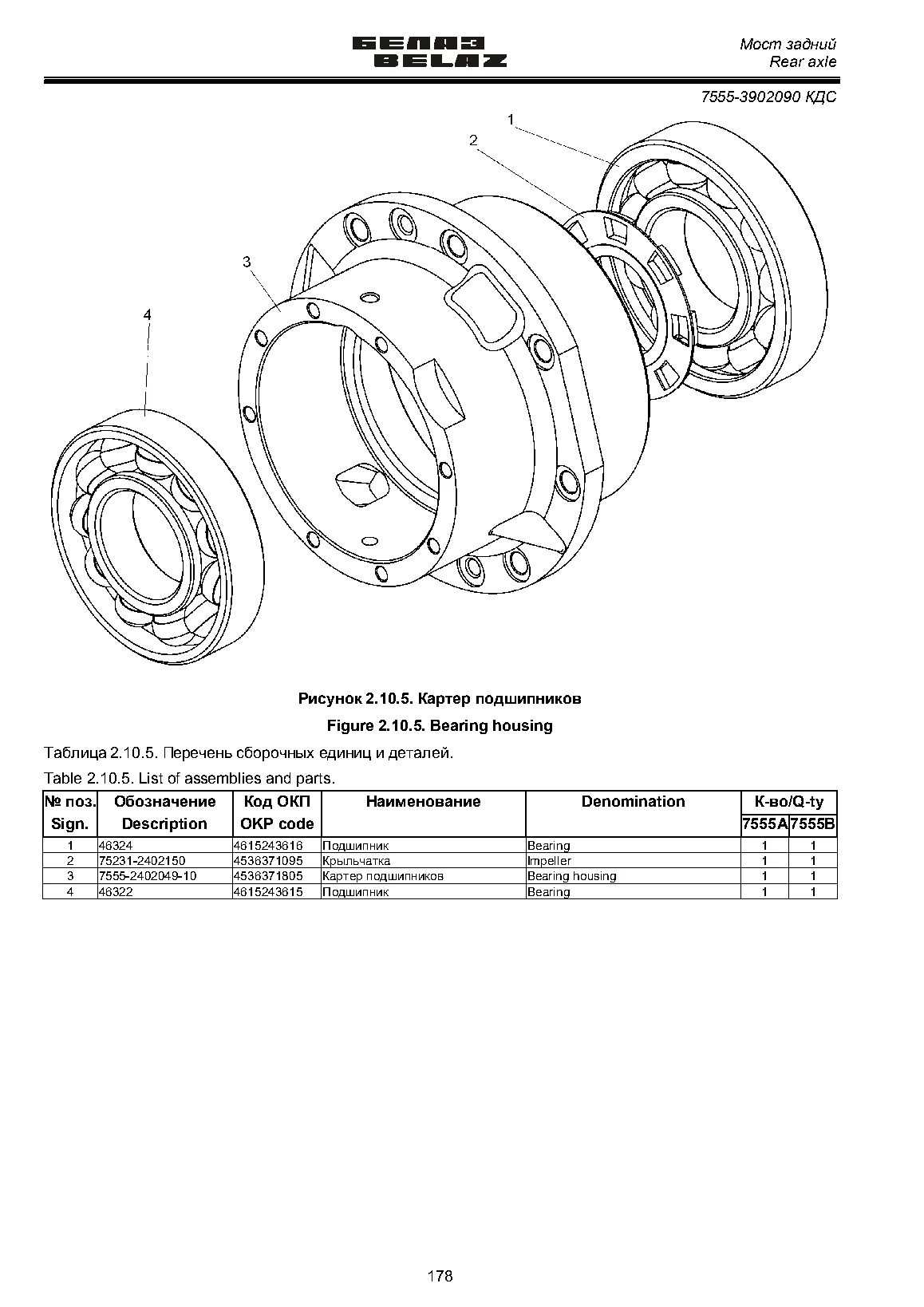

Схема из печатного каталога
Чертёж показывает расположение деталей в узле. Номера и количество проверяйте по таблице состава ниже.
