Двигатель и его системы
7548D-1300010-10
Установка системы охлаждения двигателя
Позиций в составе: 202
Схемы узла

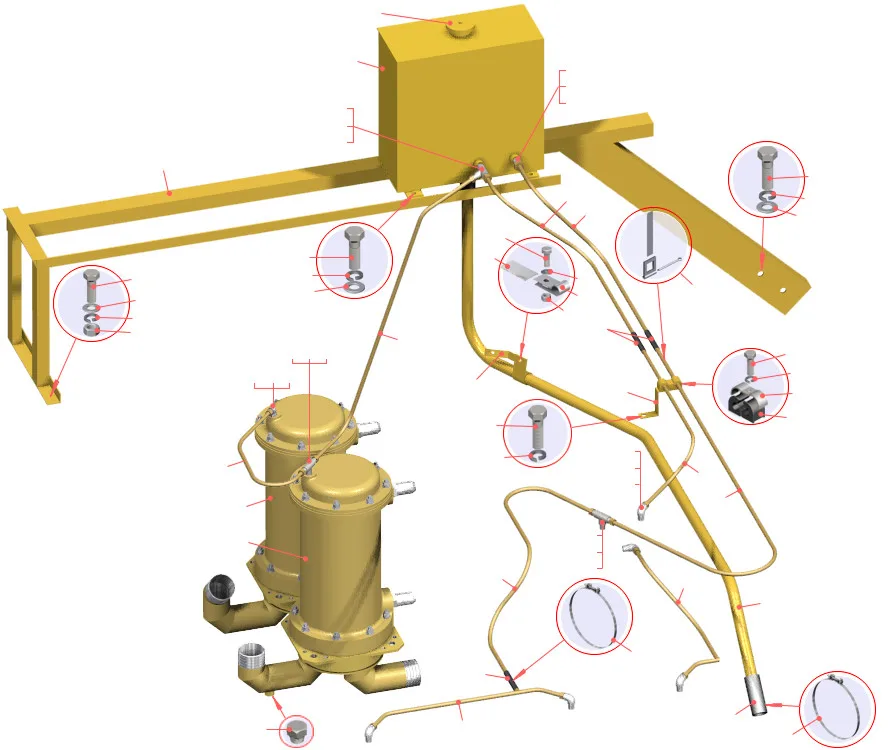

Установка вентиляторовУстановка трубопроводов большого сеченияУстановка трубопроводов малого сечения
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 7548D-1109320 | Кронштейн | 1 | Подробнее ↗ | |
| 2 | 540А-1303100-01 | Труба пароотводящая | 1 | Подробнее ↗ | |
| 3 | 75211-1303370 | Хомут | 4 | Подробнее ↗ | |
| 4 | 500А-1304010 | Пробка | 1 | Подробнее ↗ | |
| 5 | 7548D-1311010 | Бачок расширительный | 1 | Подробнее ↗ | |
| 7 | 549А-1101264 | Пробка сливного крана | 2 | Подробнее ↗ | |
| 8 | 530-1015818 | Шланг | 2 | Подробнее ↗ | |
| 9 | 540А-1104695 | Прокладка | 1 | Подробнее ↗ | |
| 10 | 540-1303067 | Шланг | 3 | Подробнее ↗ | |
| 11 | 7548D-1303085 | Труба | 1 | Подробнее ↗ | |
| 12 | 7548D-1303118-10 | Труба | 1 | Подробнее ↗ | |
| 13 | 7548D-1303122 | Труба | 1 | Подробнее ↗ | |
| 14 | 7548D-1303128 | Кронштейн | 1 | Подробнее ↗ | |
| 15 | 7548D-1303152 | Труба | 1 | Подробнее ↗ | |
| 16 | 7548D-1303153 | Труба | 1 | Подробнее ↗ | |
| 17 | 7548D-1303166 | Труба | 1 | Подробнее ↗ | |
| 18 | 7548D-1303167 | Труба | 1 | Подробнее ↗ | |
| 19 | 7548D-1303168 | Труба | 1 | Подробнее ↗ | |
| 20 | 7548D-1303182 | Труба | 1 | Подробнее ↗ | |
| 21 | 7548D-1303348 | Кронштейн | 1 | Подробнее ↗ | |
| 22 | 540А-3506989 | Вкладыш | 2 | Подробнее ↗ | |
| 23 | 201424 | Болт | 1 | Подробнее ↗ | |
| 24 | 201456 | Болт | 1 | Подробнее ↗ | |
| 25 | 201493 | Болт | 1 | Подробнее ↗ | |
| 26 | 201499 | Болт | 4 | Подробнее ↗ | |
| 27 | 201540 | Болт | 4 | Подробнее ↗ | |
| 28 | 201587 | Болт | 10 | Подробнее ↗ | |
| 29 | 250510 | Гайка | 1 | Подробнее ↗ | |
| 30 | 250514 | Гайка | 4 | Подробнее ↗ | |
| 31 | 252006 | Шайба | 4 | Подробнее ↗ | |
| 32 | 252046 | Шайба | 6 | Подробнее ↗ | |
| 33 | 252134 | Шайба | 1 | Подробнее ↗ | |
| 34 | 252135 | Шайба | 1 | Подробнее ↗ | |
| 35 | 252136 | Шайба | 5 | Подробнее ↗ | |
| 36 | 252137 | Шайба | 4 | Подробнее ↗ | |
| 37 | 252138 | Шайба | 10 | Подробнее ↗ | |
| 38 | 252007 | Шайба | 4 | Подробнее ↗ | |
| 40 | 308764 | Хомут | 6 | Подробнее ↗ | |
| 41 | 314612 | Ниппель | 1 | Подробнее ↗ | |
| 42 | 314802 | Муфта | 13 | Подробнее ↗ | |
| 43 | 344174 | Тройник | 2 | Подробнее ↗ | |
| 45 | 344581 | Тройник | 1 | Подробнее ↗ | |
| 46 | 344621 | Кляммер | 1 | Подробнее ↗ | |
| 47 | 344662 | Скоба | 1 | Подробнее ↗ | |
| 48 | 344810 | Гайка | 14 | Подробнее ↗ | |
| 49 | 379053 | Угольник | 6 | Подробнее ↗ | |
| — | 7548D-1300008 | Блок радиаторов | 1 | Подробнее ↗ | |
| — | 75404-1308006 | Вентилятор с электромагнитной муфтой правый | 1 | Подробнее ↗ | |
| — | 75404-1308007 | Вентилятор с электромагнитной муфтой левый | 1 | Подробнее ↗ | |
| — | 75404-1308110 | Ролик натяжной правый | 1 | Подробнее ↗ | |
| — | 75404-1308111 | Ролик натяжной левый | 1 | Подробнее ↗ | |
| — | 540-1302070 | Подушка подвески радиатора верхняя | 1 | Подробнее ↗ | |
| — | 7548D-1303020-10 | Труба | 1 | Подробнее ↗ | |
| — | 7548D-1303031-10 | Труба | 1 | Подробнее ↗ | |
| — | 7548D-1303042 | Труба | 1 | Подробнее ↗ | |
| — | 7548D-1303058-10 | Труба | 1 | Подробнее ↗ | |
| — | 7548D-1303060-10 | Труба | 1 | Подробнее ↗ | |
| — | 7548D-1303065 | Патрубок | 1 | Подробнее ↗ | |
| — | 540А-1303170 | Хомут | 3 | Подробнее ↗ | |
| — | 7548D-1303210 | Труба | 1 | Подробнее ↗ | |
| — | 7548D-1303218-10 | Труба | 1 | Подробнее ↗ | |
| — | 7548D-1303240-10 | Труба | 1 | Подробнее ↗ | |
| — | 7548D-1303280 | Патрубок | 1 | Подробнее ↗ | |
| — | 7540D-1303310 | Патрубок | 2 | Подробнее ↗ | |
| — | 549А-1303360-01 | Хомут | 50 | Подробнее ↗ | |
| — | 549А-1303370-01 | Хомут | 10 | Подробнее ↗ | |
| — | 7548-1305020 | Кран | 1 | Подробнее ↗ | |
| — | 540-5001080 | Подушка | 3 | Подробнее ↗ | |
| — | 540А-1302035-10 | Тяга левая | 2 | Подробнее ↗ | |
| — | 540-1302060 | Подушка | 7 | Подробнее ↗ | |
| — | 540-1302063 | Втулка распорная | 1 | Подробнее ↗ | |
| — | 540А-1303010 | Шланг | 5 | Подробнее ↗ | |
| — | 525-1303010-10 | Шланг | 14 | Подробнее ↗ | |
| — | 7548D-1303198-10 | Кронштейн | 2 | Подробнее ↗ | |
| — | 7548D-1303455 | Шланг соединительный | 1 | Подробнее ↗ | |
| — | 7548D-1303332-20 | Кронштейн | 1 | Подробнее ↗ | |
| — | 540А-1308092 | Тяга | 1 | Подробнее ↗ | |
| — | 548А-1308098 | Тяга | 1 | Подробнее ↗ | |
| — | 530-1308102 | Шайба регулировочная | 6 | Подробнее ↗ | |
| — | 540-1308103 | Шайба регулировочная | 8 | Подробнее ↗ | |
| — | 540А-1308226 | Палец | 2 | Подробнее ↗ | |
| — | 548А-1308607 | Пластина | 4 | Подробнее ↗ | |
| — | 540-1712534 | Прокладка | 4 | Подробнее ↗ | |
| — | 00368 | Ремень II-21x14-1950 | 2 | Подробнее ↗ | |
| — | 204-1308020 | Ремень II-21x14-1735 | 2 | Подробнее ↗ | |
| — | 201509 | Болт | 1 | Подробнее ↗ | |
| — | 250515 | Гайка | 8 | Подробнее ↗ | |
| — | 250559 | Гайка | 4 | Подробнее ↗ | |
| — | 250871 | Гайка | 4 | Подробнее ↗ | |
| — | 252047 | Шайба | 3 | Подробнее ↗ | |
| — | 258053 | Шплинт | 4 | Подробнее ↗ | |
| — | 258055 | Шплинт | 9 | Подробнее ↗ | |
| — | 262542 | Пробка | 4 | Подробнее ↗ | |
| — | 297575 | Шплинт | 2 | Подробнее ↗ | |
| — | 287580 | Пряжка хомута | 2 | Подробнее ↗ | |
| — | 342452 | Гайка | 8 | Подробнее ↗ | |
| — | 344376 | Пробка | 5 | Подробнее ↗ | |
| — | 344487 | Лента | 2 | Подробнее ↗ | |
| — | ПС7-0 | Кран | 1 | Подробнее ↗ | |
| — | 22010383 | Прокладка | 2 | Подробнее ↗ | |
| — | 3800129 | Гайка | 1 | Подробнее ↗ |
