7548-8600005-30

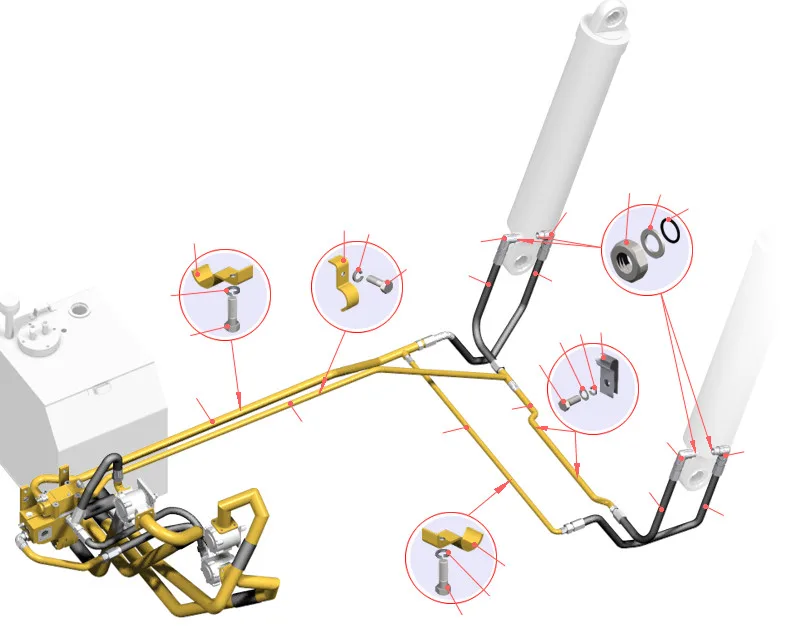

Установка трубопроводов опрокидывающего механизма
Позиций в составе: 78
Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 75481-8609076-10 | Труба | 1 | Подробнее ↗ | |
| 2 | 7523-8609102 | Труба | 1 | Подробнее ↗ | |
| 3 | 75481-8609121 | Труба | 1 | Подробнее ↗ | |
| 4 | 548А-8609258 | Труба | 1 | Подробнее ↗ | |
| 5 | 7523-8609980 | Угольник | 2 | Подробнее ↗ | |
| 6 | 549А-3408048 | Контргайка | 4 | Подробнее ↗ | |
| 7 | 549А-3408049 | Шайба | 4 | Подробнее ↗ | |
| 8 | 540В-3408106 | Скоба | 2 | Подробнее ↗ | |
| 9 | 7521-8609135 | Скоба | 1 | Подробнее ↗ | |
| 10 | 201417 | Болт | 2 | Подробнее ↗ | |
| 11 | 200317 | Болт | 3 | Подробнее ↗ | |
| 12 | 252037 | Шайба | 2 | Подробнее ↗ | |
| 13 | 252134 | Шайба | 2 | Подробнее ↗ | |
| 14 | 252136 | Шайба | 27 | Подробнее ↗ | |
| 15 | 379169 | Кляммер | 2 | Подробнее ↗ | |
| 16 | 344155 | Угольник | 2 | Подробнее ↗ | |
| 17 | 7523-8609380-01 | Рукав высокого давления | 2 | Подробнее ↗ | |
| 18 | 75405-8609380 | Рукав высокого давления | 4 | Подробнее ↗ | |
| 19 | 027-032-30-2-2 | Кольцо | 4 | Подробнее ↗ | |
| — | 7423-8607204 | Панель управления | 1 | Подробнее ↗ | |
| — | 7548-8609010 | Фланец | 3 | Подробнее ↗ | |
| — | 548А-8609037-30 | Труба всасывающая | 1 | Подробнее ↗ | |
| — | 7548-8609120-10 | Труба | 1 | Подробнее ↗ | |
| — | 7548-8609500-01 | Труба всасывающая | 2 | Подробнее ↗ | |
| — | 75481-8609510 | Труба всасывающая | 1 | Подробнее ↗ | |
| — | 549-8609640 | Хомут | 16 | Подробнее ↗ | |
| — | 75481-8609162 | Труба сливная | 1 | Подробнее ↗ | |
| — | 7548-8609522-10 | Труба всасывающая | 1 | Подробнее ↗ | |
| — | 75481-8609522 | Труба всасывающая | 1 | Подробнее ↗ | |
| — | 201499 | Болт | 24 | Подробнее ↗ | |
| — | 202115 | Болт | 1 | Подробнее ↗ | |
| — | 250560 | Гайка | 2 | Подробнее ↗ | |
| — | 252139 | Шайба | 3 | Подробнее ↗ | |
| — | 341155 | Шпилька | 2 | Подробнее ↗ | |
| — | 75485-8609380 | Рукав высокого давления | 1 | Подробнее ↗ | |
| — | 540-8609028 | Рукав всасывающий | 1 | Подробнее ↗ | |
| — | 548А-8609034 | Рукав всасывающий | 5 | Подробнее ↗ | |
| — | 548А-8609265 | Рукав всасывающий | 2 | Подробнее ↗ | |
| — | 040-045-30-2-2 | Кольцо | 6 | Подробнее ↗ |
Применяется на моделях
Входит в состав
i7547-0000000Самосвал в сбореОткрыть ↗i75471-0000000Самосвал в сбореОткрыть ↗i75473-0000000Самосвал в сбореОткрыть ↗i75473-0000000-15Самосвал в сбореОткрыть ↗i75474-0000000Самосвал в сбореОткрыть ↗i7547D-0000000Самосвал в сбореОткрыть ↗i75481-0000000Самосвал в сбореОткрыть ↗i75483-0000000Самосвал в сбореОткрыть ↗i7548D-0000000Самосвал в сбореОткрыть ↗i7548А-0000000Самосвал в сбореОткрыть ↗
