Другие детали и крепёж
7548-8511002

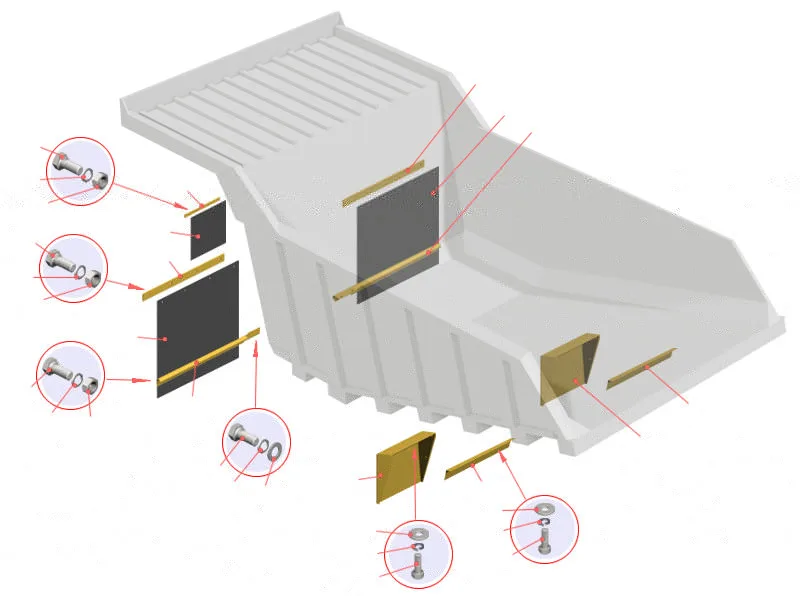

Установка брызговиков платформы
Позиций в составе: 34
Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 75481-8403930 | Кронштейн брызговика правый | 1 | Подробнее ↗ | |
| 2 | 75481-8403931 | Кронштейн брызговика левый | 1 | Подробнее ↗ | |
| 3 | 7548-8511012 | Брызговик платформы | 2 | Подробнее ↗ | |
| 4 | 75481-8403935 | Усилитель | 1 | Подробнее ↗ | |
| 5 | 75481-8403904 | Брызговик | 2 | Подробнее ↗ | |
| 6 | 75481-8403934 | Усилитель | 4 | Подробнее ↗ | |
| 7 | 548А-8602168 | Брызговик малый | 2 | Подробнее ↗ | |
| 8 | 75481-8403966 | Брызговик | 1 | Подробнее ↗ | |
| 10 | 201460 | Болт | 18 | Подробнее ↗ | |
| 11 | 201497 | Болт | 4 | Подробнее ↗ | |
| 12 | 201454 | Болт | 4 | Подробнее ↗ | |
| 13 | 201495 | Болт | 16 | Подробнее ↗ | |
| 14 | 250510 | Гайка | 18 | Подробнее ↗ | |
| 15 | 342515 | Шайба | 4 | Подробнее ↗ | |
| 16 | 252039 | Шайба | 24 | Подробнее ↗ | |
| 17 | 252135 | Шайба | 22 | Подробнее ↗ | |
| 18 | 252136 | Шайба | 20 | Подробнее ↗ |
