Двигатель и его системы
75474-1300010
Установка системы охлаждения двигателя
Позиций в составе: 244
Схемы узла

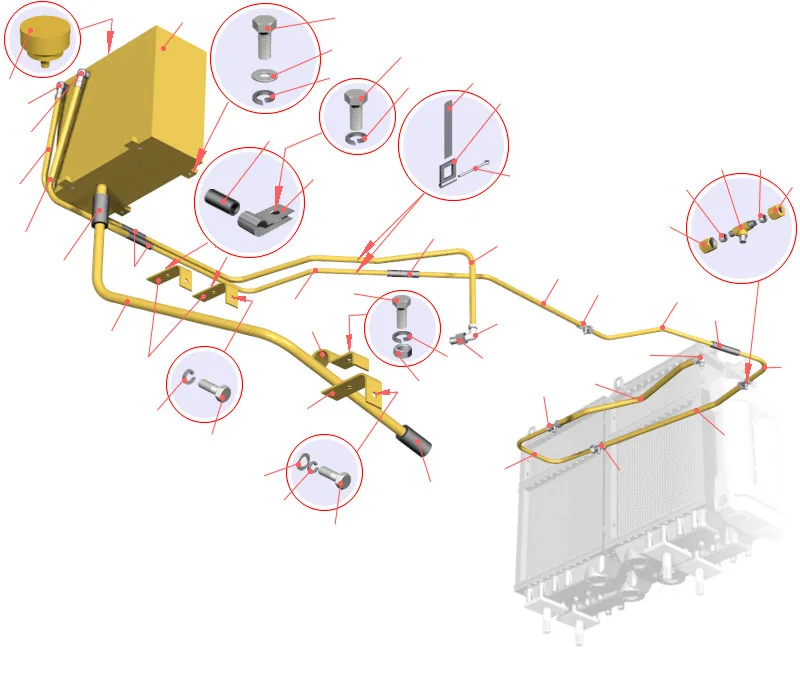

Установка радиаторов и кожуха вентилятораУстановка трубопроводов большого сеченияУстановка трубопроводов малого сечения
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 75474-1303190 | Кронштейн | 1 | Подробнее ↗ | |
| 2 | 500А-1304010 | Пробка | 1 | Подробнее ↗ | |
| 3 | 754831-1311010 | Бачок расширительный | 1 | Подробнее ↗ | |
| 4 | 530-1015818 | Шланг | 2 | Подробнее ↗ | |
| 5 | 75474-1303085 | Труба | 1 | Подробнее ↗ | |
| 6 | 540-1303067 | Шланг | 4 | Подробнее ↗ | |
| 7 | 75474-1303118 | Труба | 1 | Подробнее ↗ | |
| 8 | 75474-1303122 | Труба | 1 | Подробнее ↗ | |
| 9 | 75474-1303123 | Труба | 1 | Подробнее ↗ | |
| 10 | 75474-1303124 | Труба | 2 | Подробнее ↗ | |
| 11 | 75474-1303128 | Кронштейн | 2 | Подробнее ↗ | |
| 12 | 75473-1303152 | Труба | 1 | Подробнее ↗ | |
| 13 | 45474-1303166 | Труба | 1 | Подробнее ↗ | |
| 14 | 45474-1303167 | Труба | 3 | Подробнее ↗ | |
| 15 | 7555G-1303466 | Переходник | 1 | Подробнее ↗ | |
| 16 | 7521-8609135 | Скоба | 1 | Подробнее ↗ | |
| 17 | 200317 | Болт | 1 | Подробнее ↗ | |
| 18 | 250512 | Гайка | 14 | Подробнее ↗ | |
| 19 | 252136 | Шайба | 21 | Подробнее ↗ | |
| 20 | 201418 | Болт | 1 | Подробнее ↗ | |
| 21 | 252134 | Шайба | 1 | Подробнее ↗ | |
| 22 | 252005 | Шайба | 1 | Подробнее ↗ | |
| 23 | 201493 | Болт | 9 | Подробнее ↗ | |
| 24 | 201497 | Болт | 10 | Подробнее ↗ | |
| 25 | 252006 | Шайба | 18 | Подробнее ↗ | |
| 26 | 201424 | Болт | 2 | Подробнее ↗ | |
| 27 | 344610 | Кляммер | 2 | Подробнее ↗ | |
| 28 | 379053 | Угольник | 4 | Подробнее ↗ | |
| 29 | 344174 | Тройник | 4 | Подробнее ↗ | |
| 30 | 344490 | Лента | 1 | Подробнее ↗ | |
| 31 | 297575 | Шплинт | 1 | Подробнее ↗ | |
| 32 | 314802 | Муфта | 10 | Подробнее ↗ | |
| 33 | 344810 | Гайка | 10 | Подробнее ↗ | |
| 34 | 297580 | Пряжка | 1 | Подробнее ↗ | |
| 35 | 548А-1104696-01 | Прокладка | 3 | Подробнее ↗ | |
| — | 754831-1300008 | Блок радиаторов | 2 | Подробнее ↗ | |
| — | 549Б-1001285 | Амортизатор | 8 | Подробнее ↗ | |
| — | 754831-1302040 | Кронштейн | 1 | Подробнее ↗ | |
| — | 754831-1302080 | Кронштейн | 1 | Подробнее ↗ | |
| — | 75474-1303020 | Труба | 1 | Подробнее ↗ | |
| — | 75474-1303031 | Труба | 1 | Подробнее ↗ | |
| — | 75474-1303042 | Труба | 1 | Подробнее ↗ | |
| — | 75474-1303065 | Патрубок | 1 | Подробнее ↗ | |
| — | 75474-1303060 | Труба | 1 | Подробнее ↗ | |
| — | 75474-1303048 | Труба | 1 | Подробнее ↗ | |
| — | 75474-1303076 | Патрубок | 1 | Подробнее ↗ | |
| — | 75474-1303084 | Патрубок | 1 | Подробнее ↗ | |
| — | 754831-1303170 | Хомут | 4 | Подробнее ↗ | |
| — | 7555-1303200 | Патрубок | 2 | Подробнее ↗ | |
| — | 7555-1303201 | Патрубок | 2 | Подробнее ↗ | |
| — | 75474-1303200 | Патрубок | 1 | Подробнее ↗ | |
| — | 75474-1303280 | Патрубок | 1 | Подробнее ↗ | |
| — | 75474-1303281 | Патрубок | 1 | Подробнее ↗ | |
| — | 75482-1303370 | Хомут | 20 | Подробнее ↗ | |
| — | 75211-1303370 | Хомут | 4 | Подробнее ↗ | |
| — | 549А-1303370-01 | Хомут | 4 | Подробнее ↗ | |
| — | 7548-1305020 | Кран | 4 | Подробнее ↗ | |
| — | 754831-1309010-10 | Кожух | 1 | Подробнее ↗ | |
| — | 75474-1309035 | Обечайка задняя | 1 | Подробнее ↗ | |
| — | 45474-1309050 | Кронштейн правый | 1 | Подробнее ↗ | |
| — | 75474-1309053 | Кронштейн левый | 1 | Подробнее ↗ | |
| — | 75474-1309110 | Кронштейн | 1 | Подробнее ↗ | |
| — | 754831-1309200 | Хомут | 4 | Подробнее ↗ | |
| — | 344420 | Хомут | 4 | Подробнее ↗ | |
| — | 344423 | Хомут | 16 | Подробнее ↗ | |
| — | 549Б-1001288 | Шайба упорная | 12 | Подробнее ↗ | |
| — | 754831-1302035 | Тяга | 1 | Подробнее ↗ | |
| — | 754831-1302036 | Тяга | 1 | Подробнее ↗ | |
| — | 75211-1302038 | Втулка | 2 | Подробнее ↗ | |
| — | 75211-1302039 | Втулка | 2 | Подробнее ↗ | |
| — | 549Б-1302060 | Подушка | 4 | Подробнее ↗ | |
| — | 7521-1302158 | Пластина | 2 | Подробнее ↗ | |
| — | 75211-1302159 | Пластина | 2 | Подробнее ↗ | |
| — | 540А-1303010 | Шланг | 2 | Подробнее ↗ | |
| — | 549А-1303052 | Прокладка | 4 | Подробнее ↗ | |
| — | 75474-1303057 | Труба | 1 | Подробнее ↗ | |
| — | 75474-1303059 | Труба | 1 | Подробнее ↗ | |
| — | 7548-1303067 | Шланг | 10 | Подробнее ↗ | |
| — | 7548D-1303128 | Кронштейн | 4 | Подробнее ↗ | |
| — | 754831-1303156 | Шланг соединительный | 1 | Подробнее ↗ | |
| — | 75474-1303332 | Кронштейн | 3 | Подробнее ↗ | |
| — | 549А-1303454 | Шланг | 1 | Подробнее ↗ | |
| — | 754831-1309056 | Основание кронштейна | 1 | Подробнее ↗ | |
| — | 754831-1309057 | Основание кронштейна | 1 | Подробнее ↗ | |
| — | 75191-1309068 | Тяга | 1 | Подробнее ↗ | |
| — | 549Б-1309072-10 | Уплотнитель | 1 | Подробнее ↗ | |
| — | 78211-1309072 | Уплотнитель | 1 | Подробнее ↗ | |
| — | 549Б-1309150 | Тяга | 2 | Подробнее ↗ | |
| — | 540-3519138 | Вилка штока | 2 | Подробнее ↗ | |
| — | 065-070-30-2-2 | Кольцо | 2 | Подробнее ↗ | |
| — | 201454 | Болт | 8 | Подробнее ↗ | |
| — | 201458 | Болт | 37 | Подробнее ↗ | |
| — | 201460 | Болт | 13 | Подробнее ↗ | |
| — | 201538 | Болт | 8 | Подробнее ↗ | |
| — | 201540 | Болт | 1 | Подробнее ↗ | |
| — | 201587 | Болт | 6 | Подробнее ↗ | |
| — | 201593 | Болт | 8 | Подробнее ↗ | |
| — | 250508 | Гайка | 1 | Подробнее ↗ | |
| — | 250510 | Гайка | 20 | Подробнее ↗ | |
| — | 250514 | Гайка | 13 | Подробнее ↗ | |
| — | 250561 | Гайка | 2 | Подробнее ↗ | |
| — | 250839 | Гайка | 4 | Подробнее ↗ | |
| — | 252007 | Шайба | 13 | Подробнее ↗ | |
| — | 252016 | Шайба | 8 | Подробнее ↗ | |
| — | 252017 | Шайба | 2 | Подробнее ↗ | |
| — | 252046 | Шайба | 18 | Подробнее ↗ | |
| — | 252047 | Шайба | 4 | Подробнее ↗ | |
| — | 252051 | Шайба | 4 | Подробнее ↗ | |
| — | 252137 | Шайба | 7 | Подробнее ↗ | |
| — | 252135 | Шайба | 38 | Подробнее ↗ | |
| — | 252138 | Шайба | 14 | Подробнее ↗ | |
| — | 258053 | Шплинт | 2 | Подробнее ↗ | |
| — | 260137 | Палец | 2 | Подробнее ↗ | |
| — | 262541 | Пробка | 5 | Подробнее ↗ | |
| — | 262542 | Пробка | 1 | Подробнее ↗ | |
| — | 342476 | Гайка | 4 | Подробнее ↗ | |
| — | 342477 | Гайка | 4 | Подробнее ↗ | |
| — | 342515 | Шайба | 20 | Подробнее ↗ | |
| — | 344372 | Пробка | 1 | Подробнее ↗ | |
| — | 001832 | Хомут | 2 | Подробнее ↗ | |
| — | 003434 | Прокладка | 1 | Подробнее ↗ | |
| — | 005930 | Шланг соединительный | 1 | Подробнее ↗ |
