Двигатель и его системы
75474-1100006
Установка топливного бака и топливопроводов
Позиций в составе: 83
Схемы узла

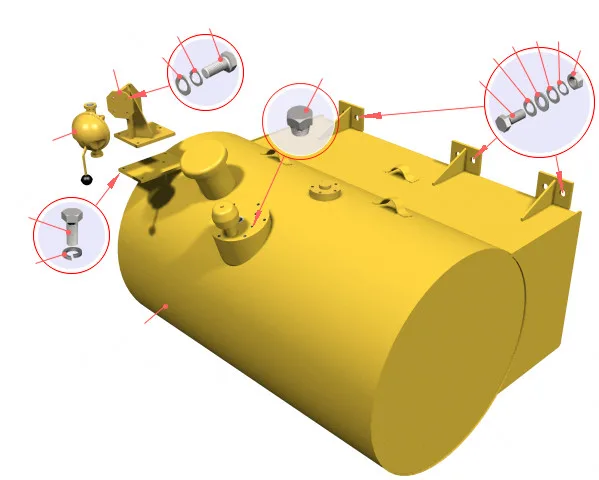

Установка трубопроводов системы питания топливомУстановка топливного бакаУстановка обогревателя топлива
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 75483-1101010 | Бак топливный | 1 | Подробнее ↗ | |
| 2 | 75481-1133010 | Насос ручной | 1 | Подробнее ↗ | |
| 3 | 7523-1113052 | Кронштейн | 1 | Подробнее ↗ | |
| 4 | 201420 | Болт | 10 | Подробнее ↗ | |
| 5 | 201493 | Болт | 3 | Подробнее ↗ | |
| 6 | 202172 | Болт | 10 | Подробнее ↗ | |
| 7 | 250562 | Гайка | 10 | Подробнее ↗ | |
| 8 | 252018 | Шайба | 20 | Подробнее ↗ | |
| 9 | 376128 | Шайба | 24 | Подробнее ↗ | |
| 10 | 252136 | Шайба | 3 | Подробнее ↗ | |
| 11 | 252134 | Шайба | 10 | Подробнее ↗ | |
| 12 | 252004 | Шайба | 10 | Подробнее ↗ | |
| 13 | 252140 | Шайба | 10 | Подробнее ↗ | |
| 14 | 262541 | Пробка | 1 | Подробнее ↗ | |
| — | 7555-1138010 | Обогреватель топлива с фильтром | 1 | Подробнее ↗ | |
| — | 7523-1104420 | Топливопровод | 1 | Подробнее ↗ | |
| — | 75483-1104516 | Трубка | 1 | Подробнее ↗ | |
| — | 75483-1104525 | Трубка | 1 | Подробнее ↗ | |
| — | 75483-1104550 | Топливопровод | 1 | Подробнее ↗ | |
| — | 75483-1104560 | Трубка | 1 | Подробнее ↗ | |
| — | 75483-1104562 | Топливопровод | 1 | Подробнее ↗ | |
| — | 754831-1104630 | Топливопровод | 1 | Подробнее ↗ | |
| — | 540А-1104519-01 | Прокладка | 11 | Подробнее ↗ | |
| — | 75553-1104295 | Переходник | 1 | Подробнее ↗ | |
| — | 754831-1138070 | Кронштейн | 1 | Подробнее ↗ | |
| — | 540-2917139 | Болт зажимной | 2 | Подробнее ↗ | |
| — | 201540 | Болт | 4 | Подробнее ↗ | |
| — | 250508 | Гайка | 1 | Подробнее ↗ | |
| — | 250514 | Гайка | 4 | Подробнее ↗ | |
| — | 252005 | Шайба | 1 | Подробнее ↗ | |
| — | 252007 | Шайба | 8 | Подробнее ↗ | |
| — | 252135 | Шайба | 1 | Подробнее ↗ | |
| — | 252137 | Шайба | 4 | Подробнее ↗ | |
| — | 341025 | Шпилька | 1 | Подробнее ↗ | |
| — | 344757 | Ниппель | 4 | Подробнее ↗ | |
| — | 379169 | Кляммер | 11 | Подробнее ↗ | |
| — | 379652 | Угольник | 3 | Подробнее ↗ | |
| — | 379659 | Угольник | 1 | Подробнее ↗ | |
| — | 025-030-30-2-2 | Кольцо | 4 | Подробнее ↗ | |
| — | AS 10026 SS | Шланг | 1 | Подробнее ↗ | |
| — | AS 8023 SS | Шланг | 1 | Подробнее ↗ |
