Установка стеклоочистителяКаталог деталей БЕЛАЗ-7555А/7555В · рисунок 2.20.6Открыть крупно →
7545-5205002
Установка стеклоочистителя
Позиций в составе: 16
Схемы узла
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 13.5205100 | Привод стеклоочистителя | 1 | Подробнее ↗ | |
| 2 | 220053 | Винт | 1 | Подробнее ↗ | |
| 3 | 252132 | Шайба | 1 | Подробнее ↗ | |
| 4 | 201418 | Болт | 3 | Подробнее ↗ | |
| 5 | 252134 | Шайба | 3 | Подробнее ↗ | |
| 6 | 250508 | Гайка | 3 | Подробнее ↗ | |
| 7 | 13.5205002 | Прокладка привода | 1 | Подробнее ↗ | |
| 8 | 293.5205500 | Узел тяги | 1 | Подробнее ↗ |
Применяется на моделях
7555D-00000107555D-0000010-017555D-0000010-047555D-0000010-057555D-0000010-067555E-00000107555E-0000010-017555В-00000107555В-0000010-017555В-0000010-047555В-0000010-057555В-0000010-067555В-0000010-097555В-0000010-117555В-0000010-127555В-0000010-13

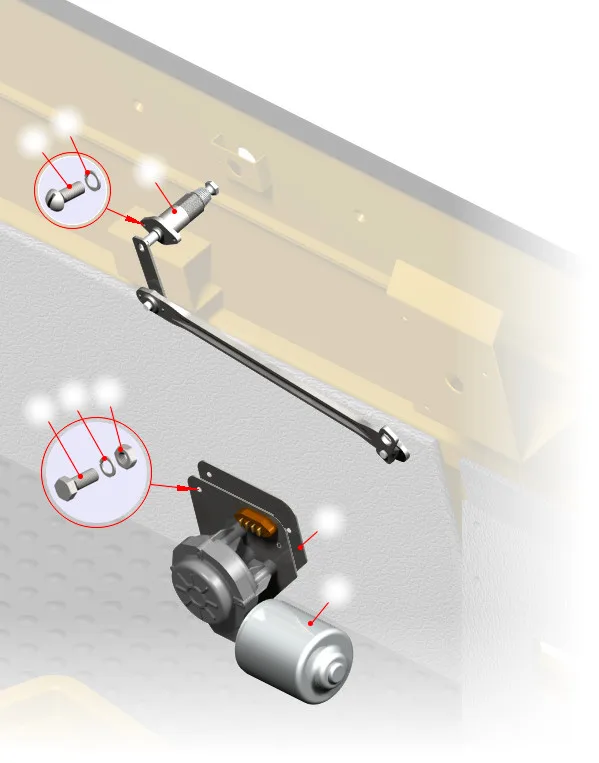

Схема из печатного каталога
Чертёж показывает расположение деталей в узле. Номера и количество проверяйте по таблице состава ниже.
Входит в состав
7555D-0000010Самосвал в сбореОткрыть ↗7555D-0000010-01Самосвал в сбореОткрыть ↗7555D-0000010-04Самосвал в сбореОткрыть ↗7555D-0000010-05Самосвал в сбореОткрыть ↗7555D-0000010-06Самосвал в сбореОткрыть ↗7555E-0000010Самосвал в сбореОткрыть ↗7555E-0000010-01Самосвал в сбореОткрыть ↗7555В-0000010Самосвал в сбореОткрыть ↗7555В-0000010-01Самосвал в сбореОткрыть ↗7555В-0000010-04Самосвал в сбореОткрыть ↗7555В-0000010-05Самосвал в сбореОткрыть ↗7555В-0000010-06Самосвал в сбореОткрыть ↗7555В-0000010-09Самосвал в сбореОткрыть ↗7555В-0000010-11Самосвал в сбореОткрыть ↗7555В-0000010-12Самосвал в сбореОткрыть ↗7555В-0000010-13Самосвал в сбореОткрыть ↗
