Электропривод и мотор-колёса
7540В-3700007-20
Монтаж электрооборудования в кабине
Позиций в составе: 172

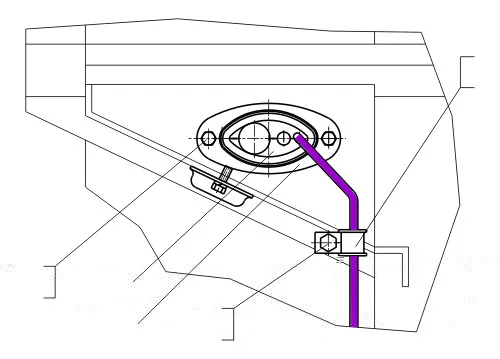

Схемы узла
Главный видВид 2Вид 3Вид 4Вид 5Вид 6Вид 7Вид 8Вид 9Вид 10Вид 11Вид 12Вид 13Вид 14Вид 15Вид 16Вид 17Вид 18Вид 19Вид 20Вид 21Вид 22
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 201418 | Болт | 16 | Подробнее ↗ | |
| 2 | 252134 | Шайба | 77 | Подробнее ↗ | |
| 3 | 500-3724049 | Уплотнитель | 3 | Подробнее ↗ | |
| 4 | 7540-3724047 | Обойма уплотнителя | 3 | Подробнее ↗ | |
| 5 | 315406 | Кляммер | 3 | Подробнее ↗ | |
| 6 | 548А-1104696-01 | Прокладка | 3 | Подробнее ↗ | |
| — | 75406-3709300 | Кронштейн | 1 | Подробнее ↗ | |
| — | 75481-3747250 | Кронштейн | 1 | Подробнее ↗ | |
| — | 540А-1104519-01 | Прокладка | 4 | Подробнее ↗ | |
| — | 540-2917144 | Прокладка | 2 | Подробнее ↗ | |
| — | 64221-3709219 | Втулка сбрасывателя | 1 | Подробнее ↗ | |
| — | 64221-3709222 | Чехол переключателя | 2 | Подробнее ↗ | |
| — | 75481-3709262 | Кронштейн | 1 | Подробнее ↗ | |
| — | 75481-3722350 | Кронштейн | 1 | Подробнее ↗ | |
| — | 500-3723242 | Прокладка штепсельной розетки | 1 | Подробнее ↗ | |
| — | 200-3724015 | Втулка | 1 | Подробнее ↗ | |
| — | 540А-3724044 | Чехол защитный | 1 | Подробнее ↗ | |
| — | 549А-3724392 | Прокладка | 5 | Подробнее ↗ | |
| — | 549А-3724394 | Прокладка | 10 | Подробнее ↗ | |
| — | 64221-3724622 | Хомут крепления проводов | 2 | Подробнее ↗ | |
| — | 75481-3726512 | Кронштейн | 1 | Подробнее ↗ | |
| — | 75481-3747270 | Кронштейн | 1 | Подробнее ↗ | |
| — | 200-3802045 | Втулка | 2 | Подробнее ↗ | |
| — | 4573739095 | Колодка гнездовая | 1 | Подробнее ↗ | |
| — | 201422 | Болт | 12 | Подробнее ↗ | |
| — | 220062 | Винт | 4 | Подробнее ↗ | |
| — | 220051 | Винт | 2 | Подробнее ↗ | |
| — | 220077 | Винт | 2 | Подробнее ↗ | |
| — | 220080 | Винт | 5 | Подробнее ↗ | |
| — | 220084 | Винт | 2 | Подробнее ↗ | |
| — | 220103 | Винт | 17 | Подробнее ↗ | |
| — | 220105 | Винт | 2 | Подробнее ↗ | |
| — | 220109 | Винт | 12 | Подробнее ↗ | |
| — | 221512 | Винт | 2 | Подробнее ↗ | |
| — | 223014 | Винт | 1 | Подробнее ↗ | |
| — | 250458 | Гайка | 2 | Подробнее ↗ | |
| — | 250462 | Гайка | 7 | Подробнее ↗ | |
| — | 250464 | Гайка | 7 | Подробнее ↗ | |
| — | 250508 | Гайка | 8 | Подробнее ↗ | |
| — | 252002 | Шайба | 2 | Подробнее ↗ | |
| — | 252003 | Шайба | 4 | Подробнее ↗ | |
| — | 252004 | Шайба | 44 | Подробнее ↗ | |
| — | 252037 | Шайба | 4 | Подробнее ↗ | |
| — | 252130 | Шайба | 2 | Подробнее ↗ | |
| — | 252132 | Шайба | 7 | Подробнее ↗ | |
| — | 252133 | Шайба | 7 | Подробнее ↗ | |
| — | 315407 | Кляммер | 4 | Подробнее ↗ | |
| — | 344621 | Кляммер | 5 | Подробнее ↗ | |
| — | 344622 | Кляммер | 5 | Подробнее ↗ | |
| — | 379169 | Кляммер | 1 | Подробнее ↗ | |
| — | 379198 | Кляммер | 4 | Подробнее ↗ | |
| — | 4573739004 | Колодка штыревая | 2 | Подробнее ↗ | |
| — | СВН-1-24 | Счетчик моточасов | 1 | Подробнее ↗ | |
| — | 733.3747-10 | Реле-сигнализатор | 1 | Подробнее ↗ | |
| — | ПР112-3722000 | Блок предохранителей | 2 | Подробнее ↗ | |
| — | 17.3723 | Панель соединительная | 6 | Подробнее ↗ | |
| — | ПС12 | Панель соединительная | 3 | Подробнее ↗ | |
| — | ЭИ 8058-2 | Указатель температуры | 1 | Подробнее ↗ | |
| — | 90.3747 | Реле | 1 | Подробнее ↗ | |
| — | 901.3747 | Реле | 17 | Подробнее ↗ | |
| — | УТД-1 | Блок управления термодатчика | 2 | Подробнее ↗ | |
| — | ВПСТ | Датчик давления | 2 | Подробнее ↗ | |
| — | 75406-3724008-30 | Жгут проводов основной | 1 | Подробнее ↗ | |
| — | 7540В-3724018-30 | Жгут проводов добавочный | 1 | Подробнее ↗ | |
| — | 549А-3724194 | Перемычка | 1 | Подробнее ↗ | |
| — | 75481-3724258 | Перемычка | 1 | Подробнее ↗ | |
| — | 75406-3724266-10 | Жгут проводов стеклоочистителя | 1 | Подробнее ↗ | |
| — | 75406-3724614 | Жгут проводов стойки кабины | 1 | Подробнее ↗ | |
| — | 75481-3747170-10 | Панель изоляционная с диодами | 1 | Подробнее ↗ | |
| — | 549Б-3747290 | Диод с перемычкой | 2 | Подробнее ↗ | |
| — | 7540А-3724218 | Перемычка | 2 | Подробнее ↗ | |
| — | П852-1705000 | Пульт переключения передач | 1 | Подробнее ↗ | |
| — | 21.3702 | Реле-регулятор | 1 | Подробнее ↗ | |
| — | 11.3714 | Плафон освещения кабины | 1 | Подробнее ↗ | |
| — | ПВ-100АС УХЛ3 | Предохранитель | 1 | Подробнее ↗ | |
| — | 40.3709 | Переключатель стеклоочистителя со стеклоомывателем | 1 | Подробнее ↗ | |
| — | 66.3709 | Переключатель указателей поворотов и света | 1 | Подробнее ↗ | |
| — | РС951А-УХЛ | Реле поворотов | 1 | Подробнее ↗ | |
| — | 46.3747 | Прерыватель стеклоочистителя | 1 | Подробнее ↗ | |
| — | РС493 | Прерыватель контрольной лампы | 2 | Подробнее ↗ | |
| — | ММ124В | Датчик аварийного давления воздуха | 1 | Подробнее ↗ | |
| — | АР-93 УХЛ2 | Розетка | 1 | Подробнее ↗ | |
| — | СЭ300 | Резистор | 2 | Подробнее ↗ | |
| — | БЗ-30 УХЛ3.30В | Блок защиты | 1 | Подробнее ↗ | |
| — | ЭИ 8006-1 | Указатель напряжения | 1 | Подробнее ↗ | |
| — | 75406-3709122 | Удлинитель рукоятки | 1 | Подробнее ↗ |
