Двигатель и его системы
7540D-1300010
Установка системы охлаждения двигателя
Позиций в составе: 194
Схемы узла

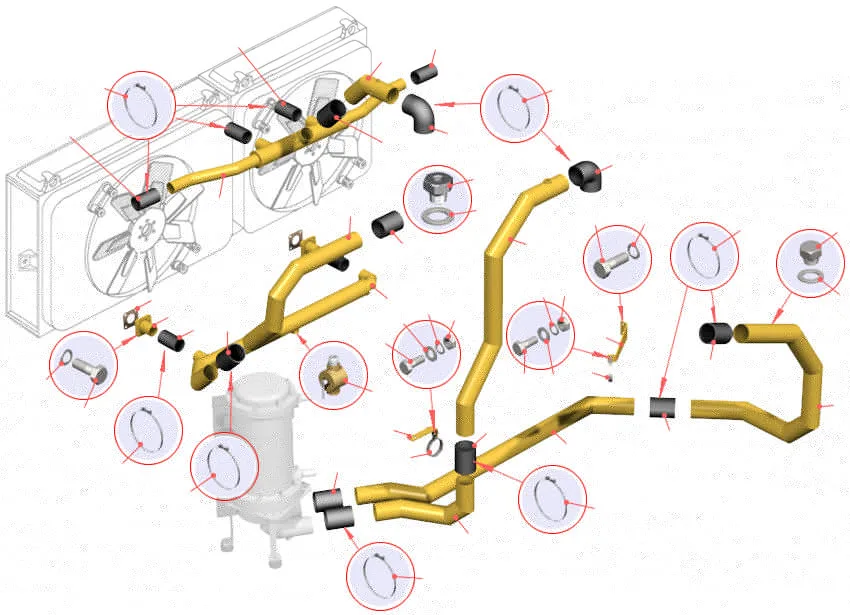

Установка вентиляторовУстановка трубопроводов большого сеченияУстановка трубопроводов малого сечения
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 7540D-1303020 | Труба | 1 | Подробнее ↗ | |
| 2 | 7540D-1303031 | Труба | 1 | Подробнее ↗ | |
| 3 | 7540D-1303042 | Труба | 1 | Подробнее ↗ | |
| 4 | 7540D-1303058 | Труба | 1 | Подробнее ↗ | |
| 5 | 7540D-1303060 | Труба | 1 | Подробнее ↗ | |
| 6 | 7540D-1303065 | Патрубок | 1 | Подробнее ↗ | |
| 7 | 548А-1303084 | Патрубок | 2 | Подробнее ↗ | |
| 8 | 540А-1303170 | Хомут | 2 | Подробнее ↗ | |
| 9 | 7540D-1303174 | Уголок | 1 | Подробнее ↗ | |
| 10 | 7540D-1303210 | Труба | 1 | Подробнее ↗ | |
| 11 | 7540D-1303218 | Труба | 1 | Подробнее ↗ | |
| 12 | 7540D-1303196 | Кронштейн | 1 | Подробнее ↗ | |
| 13 | 7540D-1303310 | Патрубок | 2 | Подробнее ↗ | |
| 14 | 549А-1303360-01 | Хомут | 28 | Подробнее ↗ | |
| 15 | 549А-1303370-01 | Хомут | 12 | Подробнее ↗ | |
| 16 | 7548-1305020 | Кран | 1 | Подробнее ↗ | |
| 17 | 540А-1303010 | Шланг | 6 | Подробнее ↗ | |
| 18 | 525-1303010-10 | Шланг | 8 | Подробнее ↗ | |
| 19 | 540А-1303083 | Прокладка | 2 | Подробнее ↗ | |
| 20 | 22010383 | Прокладка | 2 | Подробнее ↗ | |
| 21 | 540-1712534 | Прокладка | 4 | Подробнее ↗ | |
| 22 | 201458 | Болт | 8 | Подробнее ↗ | |
| 23 | 201495 | Болт | 2 | Подробнее ↗ | |
| 24 | 201538 | Болт | 14 | Подробнее ↗ | |
| 25 | 250514 | Гайка | 2 | Подробнее ↗ | |
| 26 | 252007 | Шайба | 5 | Подробнее ↗ | |
| 27 | 252135 | Шайба | 9 | Подробнее ↗ | |
| 28 | 252136 | Шайба | 6 | Подробнее ↗ | |
| 29 | 252137 | Шайба | 3 | Подробнее ↗ | |
| 30 | 344376 | Пробка | 4 | Подробнее ↗ | |
| 31 | in2004 | Шланг соединительный угловой | 2 | Подробнее ↗ | |
| — | 548А-1308030 | Привод вентилятора правый | 1 | Подробнее ↗ | |
| — | 548А-1308031 | Привод вентилятора левый | 1 | Подробнее ↗ | |
| — | 540-1308110-01 | Ролик натяжной левый | 1 | Подробнее ↗ | |
| — | 540-1308111-01 | Ролик натяжной правый | 1 | Подробнее ↗ | |
| — | 7540D-1300008 | Блок радиаторов | 1 | Подробнее ↗ | |
| — | 540-1302070 | Подушка подвески радиатора верхняя | 1 | Подробнее ↗ | |
| — | 540А-1308012-Б | Крыльчатка вентилятора | 2 | Подробнее ↗ | |
| — | 540С-1308060-11 | Кронштейн правого вентилятора | 1 | Подробнее ↗ | |
| — | 540С-1308062-10 | Кронштейн левого вентилятора | 1 | Подробнее ↗ | |
| — | 540-5001080 | Подушка | 2 | Подробнее ↗ | |
| — | 540А-1302036-10 | Тяга крепления радиатора | 1 | Подробнее ↗ | |
| — | 75404-1302035 | Тяга крепления радиатора | 1 | Подробнее ↗ | |
| — | 540-1302060 | Подушка | 6 | Подробнее ↗ | |
| — | 540-1302063 | Втулка распорная | 1 | Подробнее ↗ | |
| — | 540А-130891 | Тяга | 1 | Подробнее ↗ | |
| — | 540А-1308092 | Тяга | 1 | Подробнее ↗ | |
| — | 530-1308102 | Шайба регулировочная | 6 | Подробнее ↗ | |
| — | 540-1308103 | Шайба регулировочная | 8 | Подробнее ↗ | |
| — | 540А-1308226 | Палец | 2 | Подробнее ↗ | |
| — | 548А-1308607 | Пластина | 4 | Подробнее ↗ | |
| — | 540-1709135 | Шайба | 6 | Подробнее ↗ | |
| — | 204-1308020 | Ремень II-21x14-1735 | 2 | Подробнее ↗ | |
| — | 695-1308020 | Ремень II-21x14-1450 | 2 | Подробнее ↗ | |
| — | 201587 | Болт | 18 | Подробнее ↗ | |
| — | 250515 | Гайка | 8 | Подробнее ↗ | |
| — | 250558 | Гайка | 8 | Подробнее ↗ | |
| — | 250559 | Гайка | 4 | Подробнее ↗ | |
| — | 250871 | Гайка | 3 | Подробнее ↗ | |
| — | 252046 | Шайба | 6 | Подробнее ↗ | |
| — | 252047 | Шайба | 4 | Подробнее ↗ | |
| — | 252138 | Шайба | 18 | Подробнее ↗ | |
| — | 258053 | Шплинт | 4 | Подробнее ↗ | |
| — | 258055 | Шплинт | 7 | Подробнее ↗ | |
| — | 342452 | Гайка | 8 | Подробнее ↗ | |
| — | 75406-1109320 | Кронштейн | 1 | Подробнее ↗ | |
| — | 540А-1303100-01 | Труба пароотводящая | 2 | Подробнее ↗ | |
| — | 75211-1303370 | Хомут | 4 | Подробнее ↗ | |
| — | 500А-1304010 | Пробка | 1 | Подробнее ↗ | |
| — | 7548D-1311010 | Бачок расширительный | 1 | Подробнее ↗ | |
| — | 308764 | Хомут | 10 | Подробнее ↗ | |
| — | 540-1015878 | Патрубок | 1 | Подробнее ↗ | |
| — | 530-1015818 | Шланг | 2 | Подробнее ↗ | |
| — | 548А-1104696-01 | Прокладка | 4 | Подробнее ↗ | |
| — | 540-1303067 | Шланг | 5 | Подробнее ↗ | |
| — | 7540D-1303085 | Труба | 1 | Подробнее ↗ | |
| — | 7540D-1303118 | Труба | 2 | Подробнее ↗ | |
| — | 7540D-1303128 | Кронштейн | 1 | Подробнее ↗ | |
| — | 7540D-1303152 | Труба | 2 | Подробнее ↗ | |
| — | 7540D-1303153 | Труба | 1 | Подробнее ↗ | |
| — | 7540-1303166-20 | Труба | 1 | Подробнее ↗ | |
| — | 7540-1303167 | Труба | 1 | Подробнее ↗ | |
| — | 201456 | Болт | 1 | Подробнее ↗ | |
| — | 201499 | Болт | 6 | Подробнее ↗ | |
| — | 00480 | Болт | 1 | Подробнее ↗ | |
| — | 201540 | Болт | 1 | Подробнее ↗ | |
| — | 250510 | Гайка | 1 | Подробнее ↗ | |
| — | 252005 | Шайба | 1 | Подробнее ↗ | |
| — | 252006 | Шайба | 6 | Подробнее ↗ | |
| — | 314612 | Ниппель | 2 | Подробнее ↗ | |
| — | 314802 | Муфта | 12 | Подробнее ↗ | |
| — | 344174 | Тройник | 2 | Подробнее ↗ | |
| — | 344611 | Кляммер | 4 | Подробнее ↗ | |
| — | 344621 | Кляммер | 1 | Подробнее ↗ | |
| — | 344810 | Гайка | 12 | Подробнее ↗ | |
| — | 379053 | Угольник | 6 | Подробнее ↗ | |
| — | 250512 | Гайка | 2 | Подробнее ↗ |
