75405-1701002
Коробка передач
Позиций в составе: 202
Схемы узла

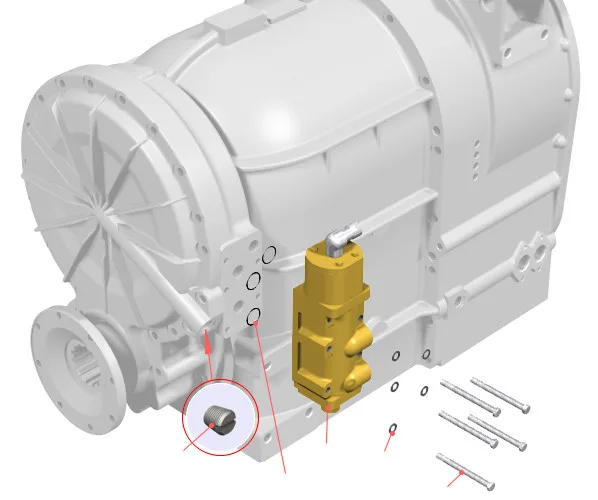

Картер коробки передач, установка первичного вала и тормоза-замедлителяУстановка выходного валаУстановка паразитной шестерниУстановка механизма управления тормозом-замедлителемУстановка шестерни привода насосаУстановка насоса ГМП и золотниковой коробки
Масштаб:
Выбрано: 0Отметьте нужные позиции.
Перечень деталей
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 540-3572028-01 | Механизм управления тормозом-замедлителем | 1 | Подробнее ↗ | |
| 2 | 200328 | Болт | 5 | Подробнее ↗ | |
| 3 | 252136 | Шайба | 8 | Подробнее ↗ | |
| 4 | 344966 | Кольцо | 9 | Подробнее ↗ | |
| 5 | 262545 | Пробка | 1 | Подробнее ↗ | |
| — | 548А-1701028-11 | Вал первичный | 1 | Подробнее ↗ | |
| — | 540-1701124-01 | Распределитель вторичного вала | 1 | Подробнее ↗ | |
| — | 540-1701201 | Шестерня ведущая первой передачи | 1 | Подробнее ↗ | |
| — | 540-1701230 | Шестерня ведущая второй передачи | 2 | Подробнее ↗ | |
| — | 540-1701284 | Шестерня ведомая заднего хода | 1 | Подробнее ↗ | |
| — | 540-1701288-10 | Шестерня в сборе | 1 | Подробнее ↗ | |
| — | 75485-1701310 | Фрикцион первой передачи | 2 | Подробнее ↗ | |
| — | 75485-1701450 | Фрикцион третьей передачи | 1 | Подробнее ↗ | |
| — | 7548-1711500 | Фрикцион второй передачи | 1 | Подробнее ↗ | |
| — | 548А-1709020-10 | Картер гидротрансформатора | 1 | Подробнее ↗ | |
| — | 548А-1709050-11 | Ступица гидротрансформатора | 1 | Подробнее ↗ | |
| — | 540-1712010-32 | Насос масляный | 1 | Подробнее ↗ | |
| — | 7548-3572110-01 | Крыльчатка в сборе | 1 | Подробнее ↗ | |
| — | 531-1712110-02 | Коробка золотниковая | 1 | Подробнее ↗ | |
| — | 540-3572010-30 | Корпус в сборе | 1 | Подробнее ↗ | |
| — | 540-1701012-30 | Картер коробки передач | 1 | Подробнее ↗ | |
| — | 540-1701550 | Брызговик | 1 | Подробнее ↗ | |
| — | 540-1701026 | Прокладка | 1 | Подробнее ↗ | |
| — | 525-1701034 | Кольцо стопорное | 2 | Подробнее ↗ | |
| — | 540-1701066 | Кольцо установочное подшипника | 2 | Подробнее ↗ | |
| — | 540-1701076-40 | Шайба | 1 | Подробнее ↗ | |
| — | 540-1701102-80 | Вал вторичный | 1 | Подробнее ↗ | |
| — | 540-1701130 | Планка | 1 | Подробнее ↗ | |
| — | 540-1701145 | Скоба | 1 | Подробнее ↗ | |
| — | 540М-1701172 | Фланец | 1 | Подробнее ↗ | |
| — | 540-1701204 | Кольцо стопорное | 8 | Подробнее ↗ | |
| — | 540-1701208-10 | Кольцо | 10 | Подробнее ↗ | |
| — | 540-1701210 | Втулка | 2 | Подробнее ↗ | |
| — | 540-1701211 | Втулка | 1 | Подробнее ↗ | |
| — | 75551-1701208 | Кольцо распорное | 1 | Подробнее ↗ | |
| — | 75485-1701213 | Втулка подвода смазки | 2 | Подробнее ↗ | |
| — | 75485-1701216 | Втулка подвода смазки | 2 | Подробнее ↗ | |
| — | 540-1701282 | Шестерня заднего хода | 1 | Подробнее ↗ | |
| — | 540-1701287 | Втулка | 1 | Подробнее ↗ | |
| — | 540-1701300-30 | Ось | 1 | Подробнее ↗ | |
| — | 540-1701304-10 | Втулка распорная | 1 | Подробнее ↗ | |
| — | 540-1709053 | Прокладка | 1 | Подробнее ↗ | |
| — | 540-1709054 | Шайба стопорная | 7 | Подробнее ↗ | |
| — | 540-1709062 | Пластина | 1 | Подробнее ↗ | |
| — | 531-1712188-11 | Прокладка золотниковой коробки | 1 | Подробнее ↗ | |
| — | 540-1712246-10 | Штуцер | 1 | Подробнее ↗ | |
| — | 540-1712372-10 | Трубка смазки | 1 | Подробнее ↗ | |
| — | 540-1731146 | Кольцо | 2 | Подробнее ↗ | |
| — | 540-1731200-30 | Вал | 1 | Подробнее ↗ | |
| — | 540-1731205-10 | Шестерня | 1 | Подробнее ↗ | |
| — | 540-3572021-21 | Крышка корпуса тормоза-замедлителя | 1 | Подробнее ↗ | |
| — | 540-3572123-10 | Прокладка | 1 | Подробнее ↗ | |
| — | 540-3572124-10 | Прокладка крышки | 1 | Подробнее ↗ | |
| — | 540-3572126 | Распорка | 9 | Подробнее ↗ | |
| — | 540-3572025 | Заглушка | 1 | Подробнее ↗ | |
| — | 540-3802033-20 | Шестерня | 1 | Подробнее ↗ | |
| — | 540-3802068 | Шайба | 1 | Подробнее ↗ | |
| — | 50416 | Подшипник | 2 | Подробнее ↗ | |
| — | 12316КМ | Подшипник | 2 | Подробнее ↗ | |
| — | 208А | Подшипник | 2 | Подробнее ↗ | |
| — | 6-116Л | Подшипник | 9 | Подробнее ↗ | |
| — | 050-055-30-2-2 | Кольцо | 2 | Подробнее ↗ | |
| — | 096-102-36-2-2 | Кольцо | 1 | Подробнее ↗ | |
| — | 9,525-60 | Шарик | 1 | Подробнее ↗ | |
| — | 201454 | Болт | 3 | Подробнее ↗ | |
| — | 201493 | Болт | 2 | Подробнее ↗ | |
| — | 201497 | Болт | 2 | Подробнее ↗ | |
| — | 201540 | Болт | 2 | Подробнее ↗ | |
| — | 201542 | Болт | 10 | Подробнее ↗ | |
| — | 201596 | Болт | 7 | Подробнее ↗ | |
| — | 206587 | Болт | 3 | Подробнее ↗ | |
| — | 206590 | Болт | 14 | Подробнее ↗ | |
| — | 250514 | Гайка | 30 | Подробнее ↗ | |
| — | 250558 | Гайка | 16 | Подробнее ↗ | |
| — | 252135 | Шайба | 3 | Подробнее ↗ | |
| — | 252137 | Шайба | 35 | Подробнее ↗ | |
| — | 252138 | Шайба | 16 | Подробнее ↗ | |
| — | 258088 | Шплинт | 2 | Подробнее ↗ | |
| — | 258255 | Шплинт | 5 | Подробнее ↗ | |
| — | 258258 | Шплинт | 1 | Подробнее ↗ | |
| — | 340162 | Болт | 1 | Подробнее ↗ | |
| — | 341069 | Шпилька | 28 | Подробнее ↗ | |
| — | 341072 | Шпилька | 2 | Подробнее ↗ | |
| — | 342579 | Шайба | 1 | Подробнее ↗ | |
| — | 342763 | Шайба стопорная | 10 | Подробнее ↗ | |
| — | 342765 | Шайба стопорная | 2 | Подробнее ↗ | |
| — | 343555 | Штифт | 1 | Подробнее ↗ | |
| — | 343855 | Шпонка | 1 | Подробнее ↗ | |
| — | 344962 | Кольцо | 2 | Подробнее ↗ | |
| — | 344969 | Кольцо | 1 | Подробнее ↗ | |
| — | 375110 | Гайка | 2 | Подробнее ↗ | |
| — | 1.2-10x25-3 | Манжета | 1 | Подробнее ↗ | |
| — | 1.2-105x138-3 | Манжета | 1 | Подробнее ↗ | |
| — | 344771 | Ниппель | 1 | Подробнее ↗ | |
| — | 344810 | Гайка | 2 | Подробнее ↗ | |
| — | 344529 | Угольник | 1 | Подробнее ↗ | |
| — | 314802 | Муфта | 2 | Подробнее ↗ | |
| — | 24.3802010 | Датчик спидометра | 1 | Подробнее ↗ | |
| — | 540-2402052 | Манжета | 1 | Подробнее ↗ | |
| — | 540-3802034-10 | Шестерня | 1 | Подробнее ↗ | |
| — | 540-3802035-30 | Штуцер привода спидометра | 1 | Подробнее ↗ |
